Описание

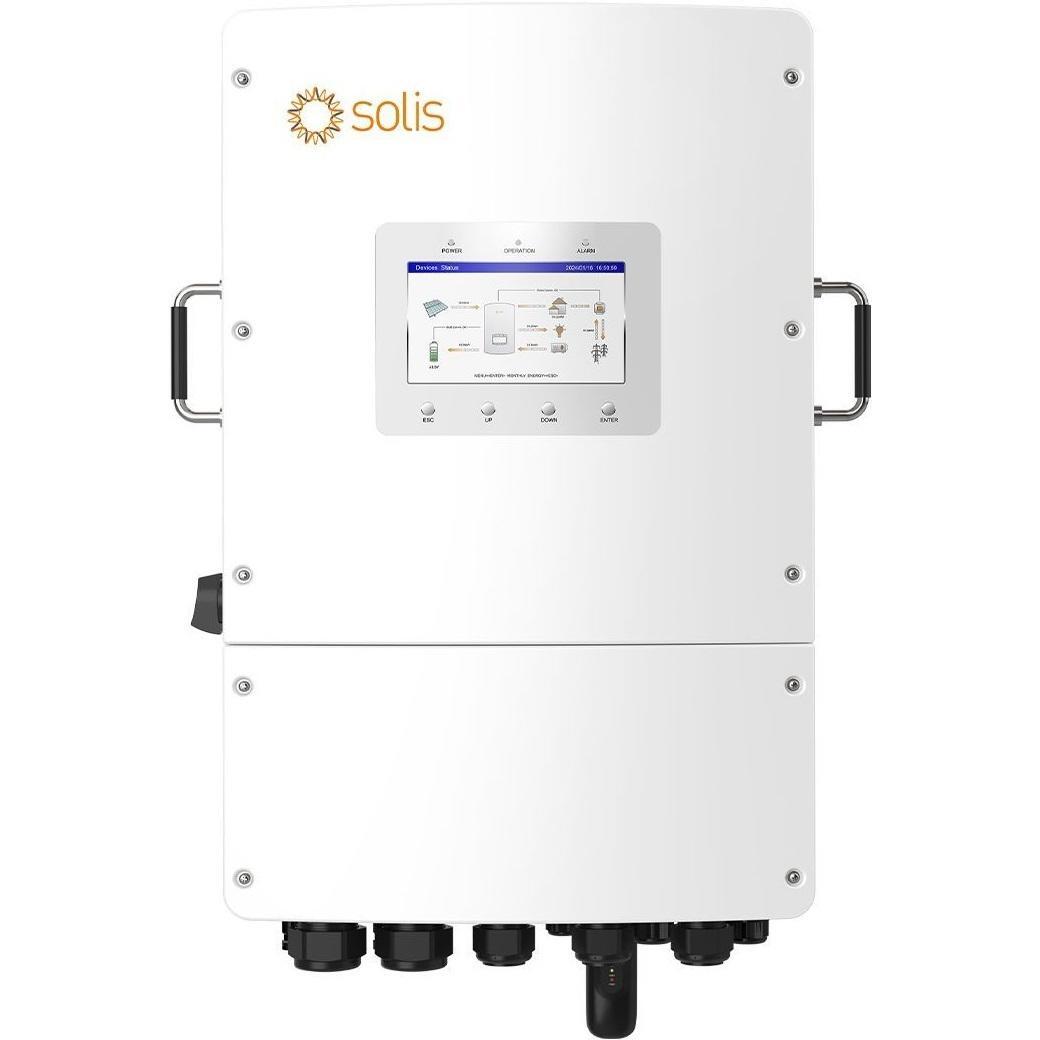

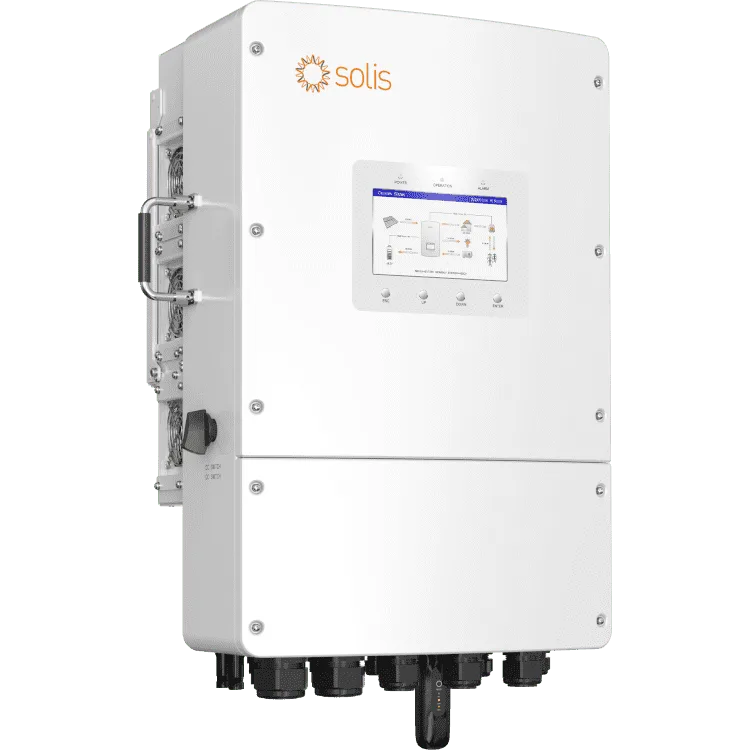

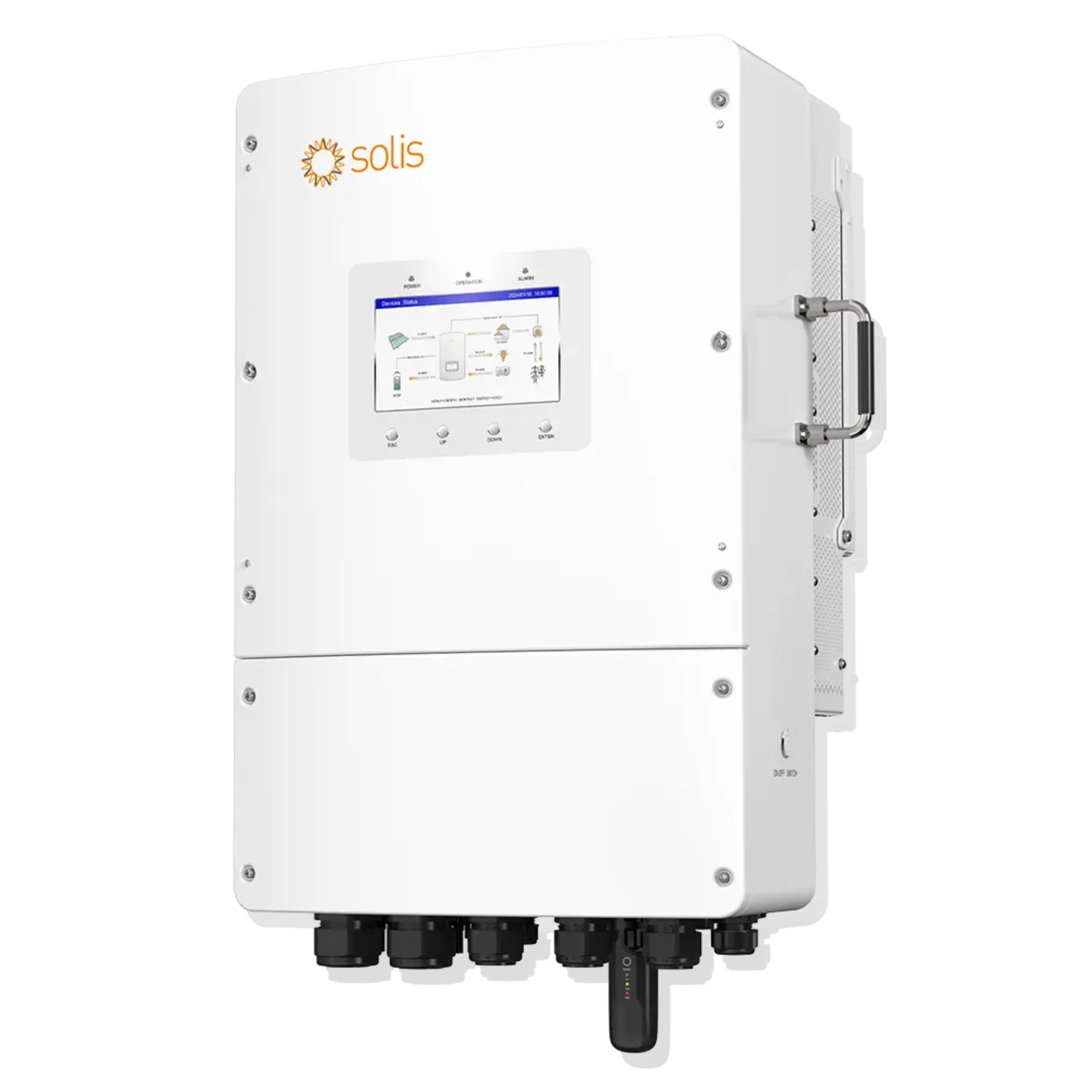

S6-EH3P12K02-NV-YD-L е предназначен за по-мощни трифазни жилищни и малки бизнес фотоволтаични системи, при които се комбинират производство, съхранение и резервно електрозахранване.
При номинална AC мощност 12 kW инверторът позволява максимална използваема PV мощност 19.2 kW. PV частта работи с максимално напрежение 1000 V, номинално 550 V и MPPT диапазон 200–850 V. Моделът е с 2 MPPT и 3 PV стрингови входа.
Батерийната страна е нисковолтова, 40–60 V, с максимален заряден и разряден ток 250 A за конкретната 12K версия.
Инверторът поддържа генератор, AC/DC Coupling, Smart Load и трифазно небалансирано натоварване. Всяка отделна фаза може да достигне до 50% от номиналната мощност на инвертора. Backup превключването е под 10 ms, а кратковременното претоварване достига 200% за 10 секунди.
Технически характеристики
| Характеристика | Стойност |
| Производител | Solis |
| Модел | S6-EH3P12K02-NV-YD-L |
| Тип | Трифазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 12 kW |
| Максимална използваема PV мощност | 19.2 kW |
| Максимално PV напрежение | 1000 V |
| Номинално PV напрежение | 550 V |
| Стартово напрежение | 160 V |
| MPPT диапазон | 200–850 V |
| Брой MPPT | 2 |
| Максимален брой PV стрингове | 3 |
| Разпределение на стринговете | 1 + 2 |
| Максимален PV входен ток | 20 / 40 A* |
| Максимален PV ток на късо съединение | 30 / 50 A* |
| Тип батерия | Li-ion / оловно-киселинна |
| Батерийно напрежение | 40–60 V |
| Максимален заряден/разряден ток | 250 A |
| BMS комуникация | CAN / RS485 |
| Номинална AC изходна мощност | 12 kW |
| Максимална AC привидна мощност | 12 kVA |
| AC свързване | 3/N/PE |
| Номинално AC напрежение | 220/380 V; 230/400 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 18.2 / 17.3 A |
| Максимален AC входен ток от мрежата | 27.3 / 26.0 A |
| Максимална входна мощност от генератор | 12 kW |
| Номинална Backup мощност | 12 kW |
| Backup претоварване | 200% за 10 s |
| Време за Backup превключване | <10 ms |
| Максимален непрекъснат AC Passthrough ток | 50 A |
| THDi | <3% |
| THDv при линеен товар | <3% |
| Фактор на мощността | >0.99 (0.8 leading – 0.8 lagging) |
| Паралелна работа | До 6 инвертора |
| Работа с генератор | Да |
| AC Coupling | Да |
| DC Coupling | Да |
| Smart Load | Да |
| Небалансиран трифазен изход | Да |
| Максимална мощност на отделна фаза | 50% от номиналната мощност |
| Топология | Без галванична изолация |
| Степен на защита | IP66 |
| Охлаждане | Интелигентно вентилаторно |
| Максимална надморска височина | 4000 m |
| Дисплей | 7" LCD + Bluetooth + APP |
| Комуникация | CAN / RS485 / Ethernet |
| Допълнителна комуникация | Wi-Fi / Cellular / LAN – опция |
| Размери | 43 × 66 × 30.5 cm |
| Тегло | 42 kg |
Приложения
- Трифазни фотоволтаични системи за дома
- Къщи с високо електропотребление
- Малки бизнес и търговски обекти
- Системи с нисковолтово батерийно съхранение
- Backup захранване на трифазни консуматори
- Обекти с неравномерно натоварване между фазите
- Системи с термопомпи и електрическо отопление
- Обекти с резервен генератор
- Разширяване на съществуващи PV системи чрез AC Coupling
- Системи с приоритетно управление на критични и некритични товари
Основни предимства
- 12 kW номинална трифазна мощност
- 19.2 kW максимална използваема PV мощност
- 2 независими MPPT тракера
- 3 PV стрингови входа
- Нисковолтова батерийна система 40–60 V
- Максимален заряден/разряден ток 250 A
- Backup превключване за под 10 ms
- 200% претоварване за 10 секунди
- Небалансиран трифазен изход
- До 50% от номиналната мощност на отделна фаза
- Работа с резервен генератор
- AC и DC Coupling
- Интелигентно управление на товари
- До 6 инвертора в паралел
- 7" LCD дисплей
- IP66 защита
Съвместимост
- Нисковолтови батерии 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter и съвместими измервателни решения
- SolisCloud
- Solis комуникационни устройства
- Резервен генератор
- AC-coupled PV системи
- Паралелни Solis конфигурации до 6 устройства
FAQ
Подходящ ли е 12K моделът за по-голяма трифазна къща?
Да. Номиналната мощност 12 kW, трифазният Backup и възможността за работа с небалансирани товари го правят подходящ за жилища с по-висока консумация и множество трифазни или еднофазни консуматори.
Какъв максимален ток може да подаде към батерията?
При S6-EH3P12K02-NV-YD-L максималният заряден и разряден ток е 250 A при батерийно напрежение 40–60 V.
Как се разпределя мощността при небалансирани товари?
Инверторът поддържа трифазен небалансиран изход, като всяка отделна фаза може да осигури до 50% от номиналната мощност на инвертора.
Може ли системата да работи без електрическа мрежа?
Да. Solis изрично посочва Off-Grid работа, включително възможност за автономна работа само с PV при подходяща конфигурация.
Как се държи при стартиране на мощен мотор или помпа?
В автономен режим инверторът позволява до 200% претоварване за 10 секунди. Solis конкретно посочва тази функция за стартиране на двигатели, водни помпи и климатици.
Може ли да се използва за разширяване на съществуваща фотоволтаична система?
Да. Серията поддържа както DC, така и AC Coupling, което позволява интегриране към съществуващи PV конфигурации според конкретната система.
