Описание

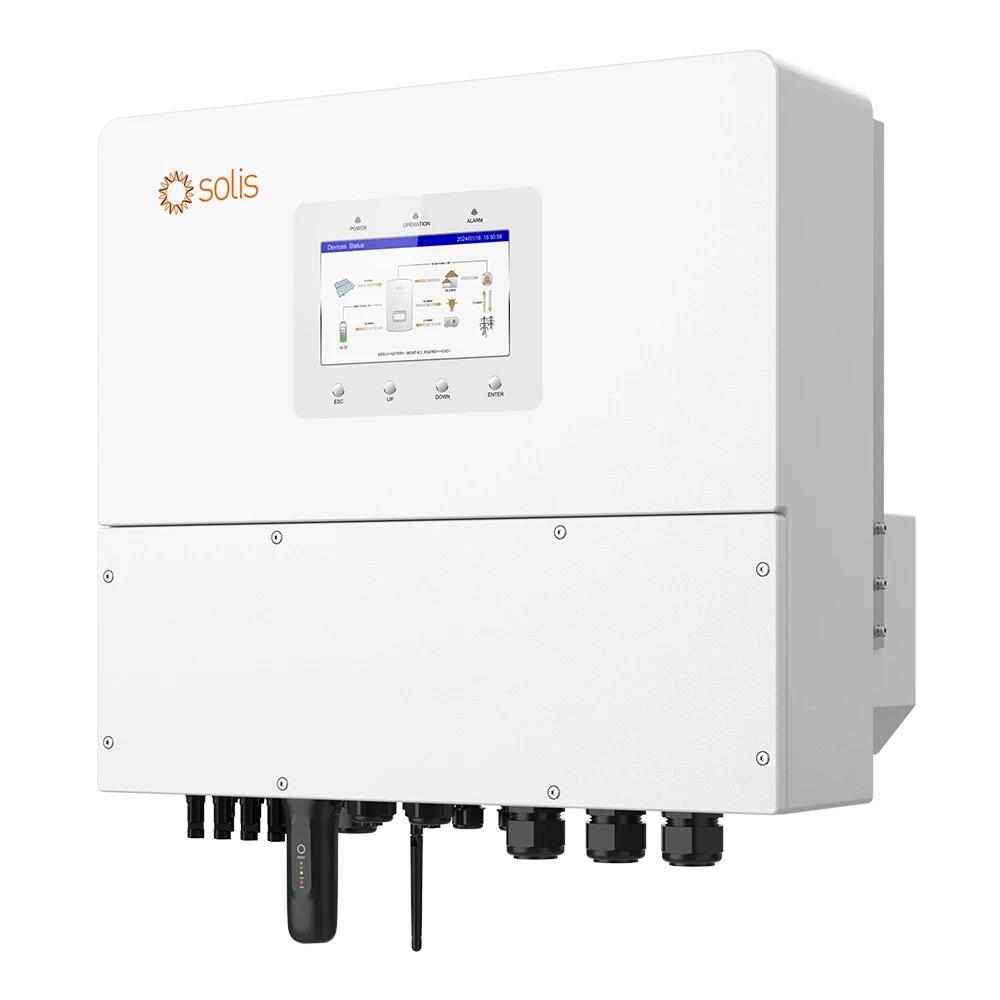

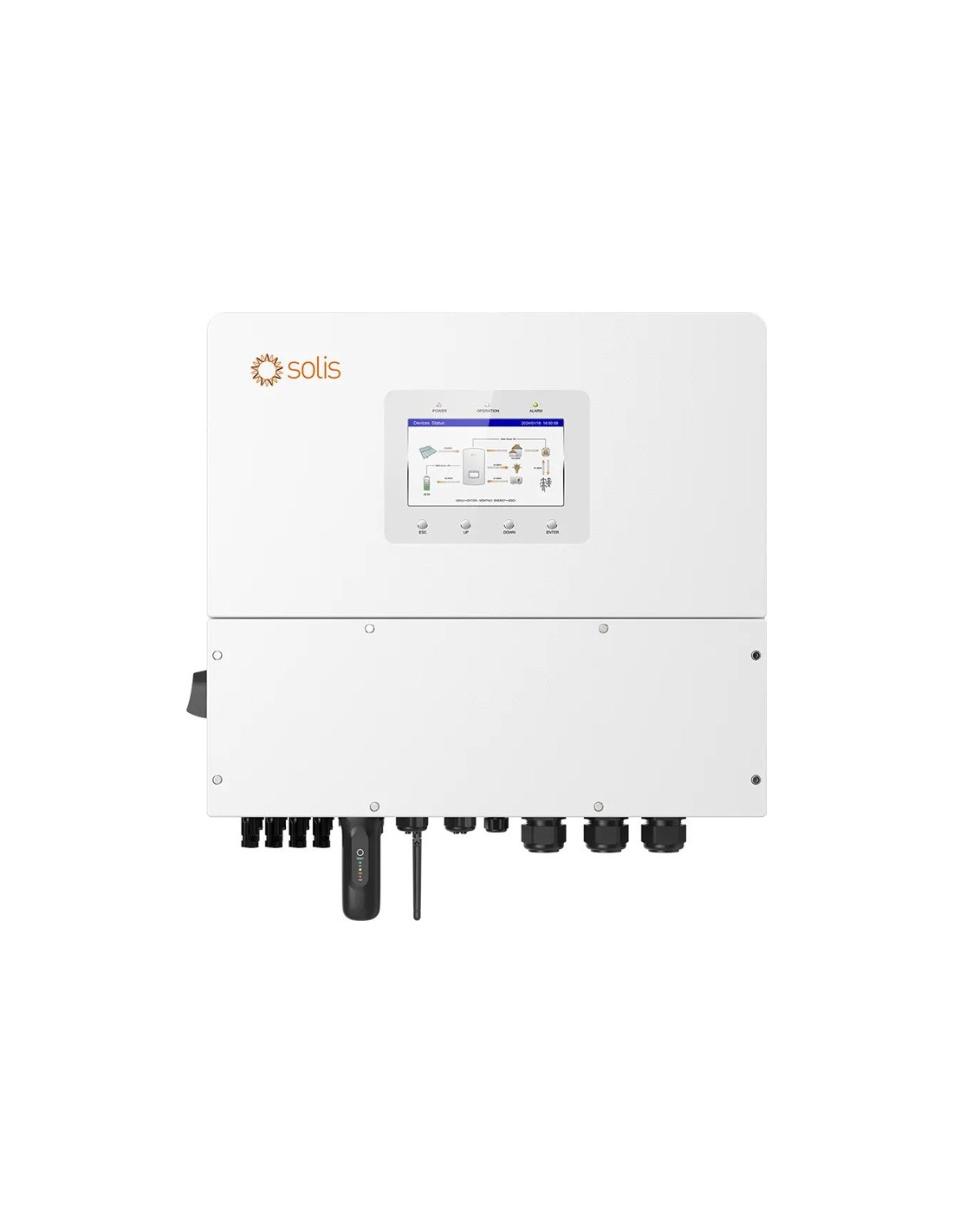

S6-EH3P20K-H е най-мощният модел от актуалната серия S6-EH3P(15-20)K-H и е предназначен за големи жилищни и малки търговски системи със съхранение на енергия. Високоволтовата батерийна архитектура 120–800 V позволява използване на съвместими HV Li-ion батерийни системи.
PV частта разполага с четири независими MPPT тракера и четири отделни стрингови входа. Максималният ток е 20 A на всеки DC вход, а максималният ток на късо съединение е 30 A на вход. Тази архитектура е особено подходяща за покриви с различни ориентации и по-сложни PV конфигурации.
При 20K версията препоръчителният максимален PV масив е 40 kWp, а максималната използваема PV входна мощност е 32 kW. Максималното PV напрежение е 1000 V, номиналното 600 V, а MPPT диапазонът е 200–850 V.
Backup изходът осигурява номинални 20 kW и позволява пикова привидна мощност до 1.6 пъти номиналната за 10 секунди. Превключването от On-Grid към Off-Grid при единичен инвертор е под 10 ms. При паралелна система до 6 инвертора Solis задава време под 20 ms.
Технически характеристики
| Характеристика | Стойност |
| Производител | Solis |
| Модел | S6-EH3P20K-H |
| Тип | Трифазен хибриден инвертор |
| Батерийна архитектура | Високо напрежение (HV) |
| Номинална AC мощност | 20 kW |
| Препоръчителна максимална PV мощност | 40 kWp |
| Максимална използваема PV мощност | 32 kW |
| Максимално PV напрежение | 1000 V |
| Номинално PV напрежение | 600 V |
| Стартово напрежение | 160 V |
| MPPT диапазон | 200–850 V |
| Брой MPPT | 4 |
| Максимален брой PV стрингове | 4 |
| Разпределение на стринговете | 1 + 1 + 1 + 1 |
| Максимален PV входен ток | 4 × 20 A |
| Максимален ток на отделен DC вход | 20 A |
| Максимален PV ток на късо съединение | 4 × 30 A |
| Тип батерия | Li-ion |
| Батерийно напрежение | 120–800 V |
| Максимален заряден/разряден ток | 50 A |
| Брой батерийни портове | 1 |
| Брой BMS портове | 1 |
| BMS комуникация | CAN / RS485 |
| Номинална AC изходна мощност | 20 kW |
| Максимална AC привидна мощност | 20 kVA |
| AC свързване | 3/N/PE |
| Номинално AC напрежение | 220/380 V; 230/400 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 30.4 / 28.9 A |
| Фактор на мощността | >0.99 (0.8 leading – 0.8 lagging) |
| THDi | <3% |
| Максимална AC входна мощност от мрежата | 30 kW |
| AC входен диапазон | 304–437 V / 320–460 V |
| Максимален AC входен ток | 45.6 / 43.3 A |
| Номинална Backup мощност | 20 kW |
| Backup претоварване | 160% за 10 s |
| Време за Backup превключване | <10 ms при единичен инвертор |
| Максимален AC Passthrough ток | 45.6 / 43.3 A |
| THDv при линеен товар | <3% |
| Максимална входна мощност от генератор | 20 kW |
| Номинален генераторен входен ток | 30.4 / 28.9 A |
| Максимална ефективност | 97.7% |
| Европейска ефективност | 97.5% |
| Максимална ефективност PV → батерия | 98.5% |
| Максимална ефективност AC → батерия | 97.2% |
| Ефективност батерия → AC | 97.2% |
| Максимална мощност на отделна фаза | 40% от номиналната мощност |
| Вграден PV прекъсвач | Да |
| Защита от обратна DC полярност | Да |
| Anti-islanding защита | Да |
| Мониторинг на изолационното съпротивление | Да |
| Защита от остатъчен ток | Да |
| DC / AC SPD | Type II / Type II – опция |
| Топология | Без трансформатор |
| Собствена консумация | <25 W |
| Степен на защита | IP66 |
| Работна температура | -25°C до +60°C |
| Относителна влажност | 0–100% |
| Охлаждане | Интелигентно резервирано вентилаторно охлаждане |
| Типично ниво на шум | <65 dB(A) |
| Максимална работна надморска височина | 2000 m |
| Дисплей | 7" LCD + Bluetooth + APP |
| Стандартна комуникация | Wi-Fi + LAN + Bluetooth |

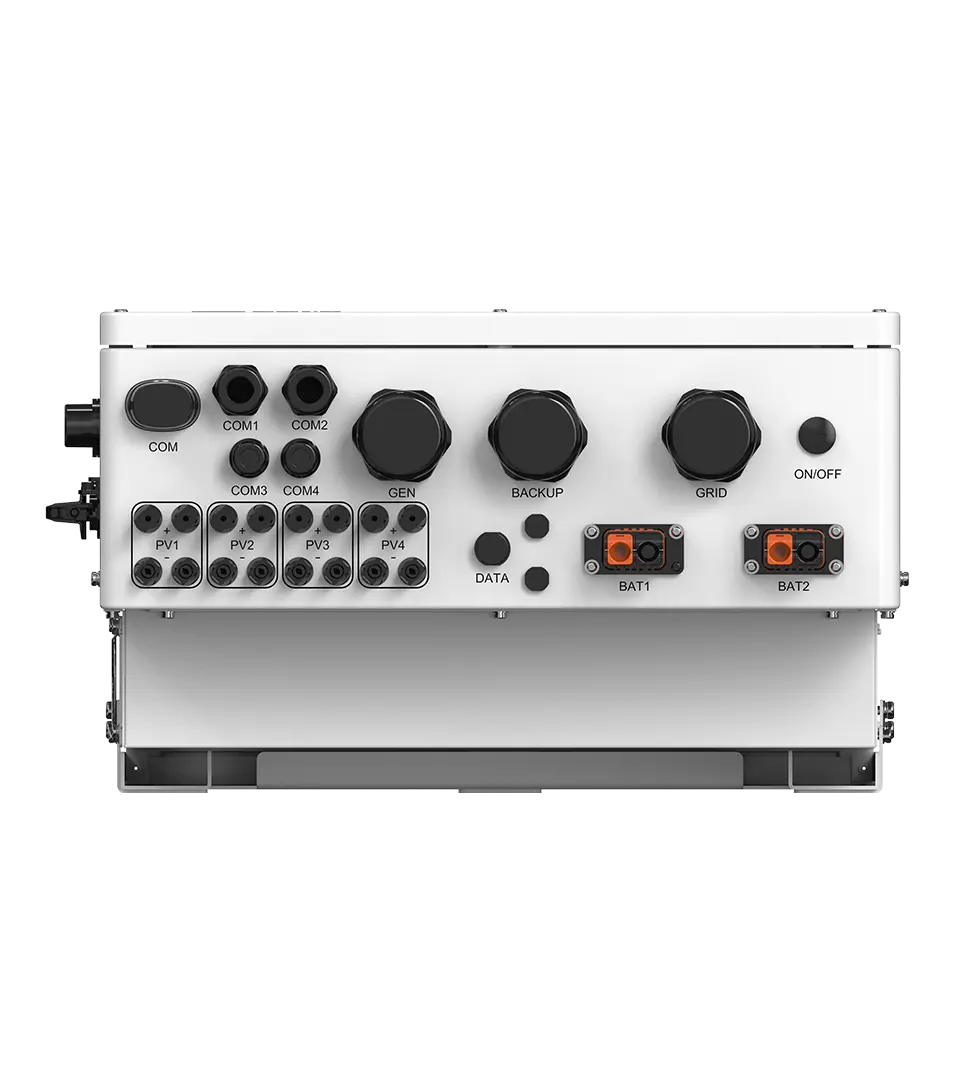

| Допълнителни интерфейси | CAN-BMS, CAN-Parallel ×2, RS485-Meter, RS485, DRM, DI, DO ×3 |
| PV конектори | MC4 |
| Батерийно свързване | Lever terminal |
| AC свързване | OT terminal |
| Размери | 56.3 × 54.6 × 25 cm |
| Тегло | 35.2 kg |
Приложения
- Големи трифазни фотоволтаични системи за дома
- Малки и средни бизнес обекти
- Търговски и административни сгради
- Системи с високоволтово батерийно съхранение
- Покриви с няколко различни ориентации
- Обекти с трифазни небалансирани товари
- Backup системи за критични консуматори
- Системи с термопомпи
- Обекти с резервен генератор
- Разширяване на съществуващи PV системи чрез AC Coupling
Основни предимства
- 20 kW номинална трифазна мощност
- Високоволтова батерийна архитектура 120–800 V
- До 40 kWp препоръчителен PV масив
- 32 kW максимална използваема PV мощност
- 4 независими MPPT тракера
- 4 отделни PV стрингови входа
- 20 A максимален ток на всеки PV вход
- Максимален заряден/разряден ток 50 A
- 20 kW Backup мощност
- 160% Backup претоварване за 10 секунди
- Превключване под 10 ms при единична система
- Трифазен небалансиран изход
- До 40% от номиналната мощност на отделна фаза
- Генераторен вход до 20 kW
- AC Coupling
- Паралелно разширяване на системата
- Вградено управление за SG Ready термопомпи
- 7" LCD дисплей
- Wi-Fi, LAN и Bluetooth
- IP66 защита
Съвместимост
- Високоволтови Li-ion батерии 120–800 V
- Съвместими HV батерии от актуалния Solis Battery Matching List
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter и съвместими измервателни решения
- SolisCloud
- Wi-Fi, LAN и Bluetooth комуникация
- Трифазен резервен генератор
- AC-coupled фотоволтаични системи
- SG Ready термопомпи
- Паралелни Solis конфигурации
FAQ
Каква максимална PV мощност може да се свърже към S6-EH3P20K-H?
Solis посочва препоръчителен максимален PV масив 40 kWp, като максималната използваема PV входна мощност на инвертора е 32 kW.
Колко MPPT тракера има 20K моделът?
Инверторът разполага с 4 независими MPPT тракера и 4 PV стрингови входа. Максималният ток на всеки DC вход е 20 A, а максималният ток на късо съединение е 30 A на вход.
Какъв тип батерии използва инверторът?
S6-EH3P20K-H работи с високоволтови Li-ion батерии в диапазона 120–800 V. За конкретен модел батерия трябва да се провери съвместимостта в актуалния Solis Battery Matching List.
Каква мощност осигурява при отпадане на електрическата мрежа?
Номиналната Backup мощност е 20 kW. Инверторът позволява кратковременна привидна мощност до 160% от номиналната за 10 секунди, което подпомага стартирането на товари с по-висок пусков ток.
Може ли S6-EH3P20K-H да работи с генератор?
Да. Инверторът има генераторен вход с максимална входна мощност 20 kW и номинален входен ток 30.4/28.9 A според използваното мрежово напрежение.
Подходящ ли е за покрив с различни ориентации на панелите?
Да. Четирите независими MPPT тракера позволяват отделно управление на PV масиви с различна ориентация или различни условия на осветяване. Solis конкретно посочва 4-MPPT архитектурата като подходяща за големи и по-сложни покривни системи.
