Описание

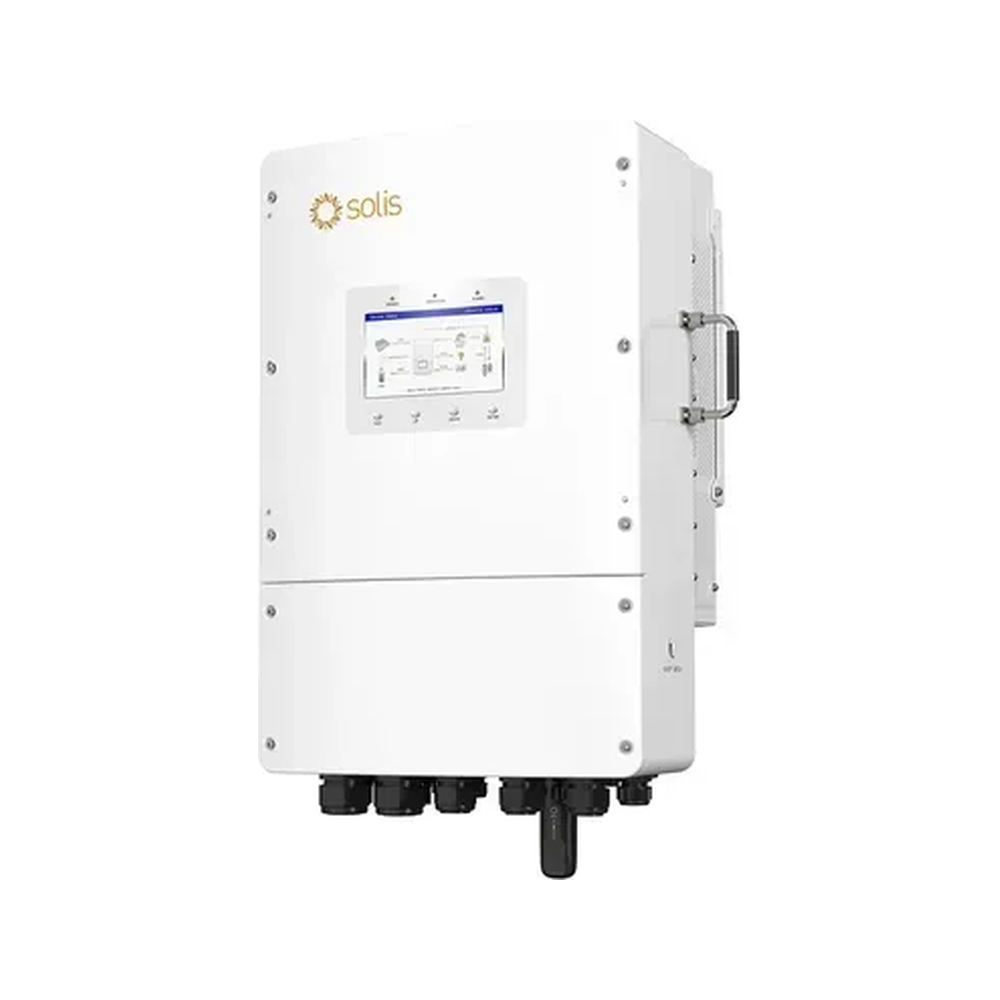

S6-EH3P15K02-NV-YD-L е предназначен за мощни трифазни жилищни и малки бизнес фотоволтаични системи, при които са необходими производство на соларна енергия, батерийно съхранение и надеждно резервно захранване.
PV частта позволява максимална използваема входна мощност 24 kW. Максималното PV напрежение е 1000 V, номиналното е 550 V, стартовото напрежение е 160 V, а MPPT диапазонът е 200–850 V. За разлика от 8K, 10K и 12K, при 15K конфигурацията е 2 MPPT / 4 стринга, с максимален входен ток 40 A / 40 A и максимален ток на късо съединение 50 A / 50 A.
Батерийната страна работи в диапазона 40–60 V, а максималният заряден/разряден ток достига 290 A. Инверторът поддържа Li-ion и оловно-киселинни батерии и комуникация с BMS чрез CAN/RS485.
Технически характеристики
| Характеристика | Стойност |
| Производител | Solis |
| Модел | S6-EH3P15K02-NV-YD-L |
| Тип | Трифазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 15 kW |
| Препоръчителна максимална PV мощност | 30 kWp |
| Максимална използваема PV мощност | 24 kW |
| Максимално PV напрежение | 1000 V |
| Номинално PV напрежение | 550 V |
| Стартово напрежение | 160 V |
| MPPT диапазон | 200–850 V |
| MPPT диапазон при пълно натоварване | 300–850 V |
| Брой MPPT | 2 |
| Максимален брой PV стрингове | 4 |
| Разпределение на стринговете | 2 + 2 |
| Максимален PV входен ток | 40 A / 40 A |
| Максимален PV ток на късо съединение | 50 A / 50 A |
| Тип батерия | Li-ion / оловно-киселинна |
| Батерийно напрежение | 40–60 V |
| Брой батерийни портове / BMS портове | 2 / 1 |
| Максимален заряден/разряден ток | 290 A |
| Максимален заряден/разряден ток на батериен порт | 150 A |
| BMS комуникация | CAN / RS485 |
| Номинална AC изходна мощност | 15 kW |
| Максимална AC привидна мощност | 15 kVA |
| AC свързване | 3/N/PE |
| Номинално AC напрежение | 220/380 V; 230/400 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 22.8 / 21.7 A |
| Максимален AC входен ток от мрежата | 34.2 / 32.5 A |
| Максимална входна мощност от генератор | 15 kW |
| Номинална Backup мощност | 15 kW |
| Backup претоварване | 200% за 10 s |
| Време за Backup превключване | <10 ms |
| Максимален непрекъснат AC Passthrough ток | 50 A |
| THDi | <3% |
| THDv при линеен товар | <3% |
| Фактор на мощността | >0.99 (0.8 leading – 0.8 lagging) |
| Максимална ефективност | 97.6% |
| Европейска ефективност | 97.0% |
| Топология | Без галванична изолация |
| Степен на защита | IP66 |

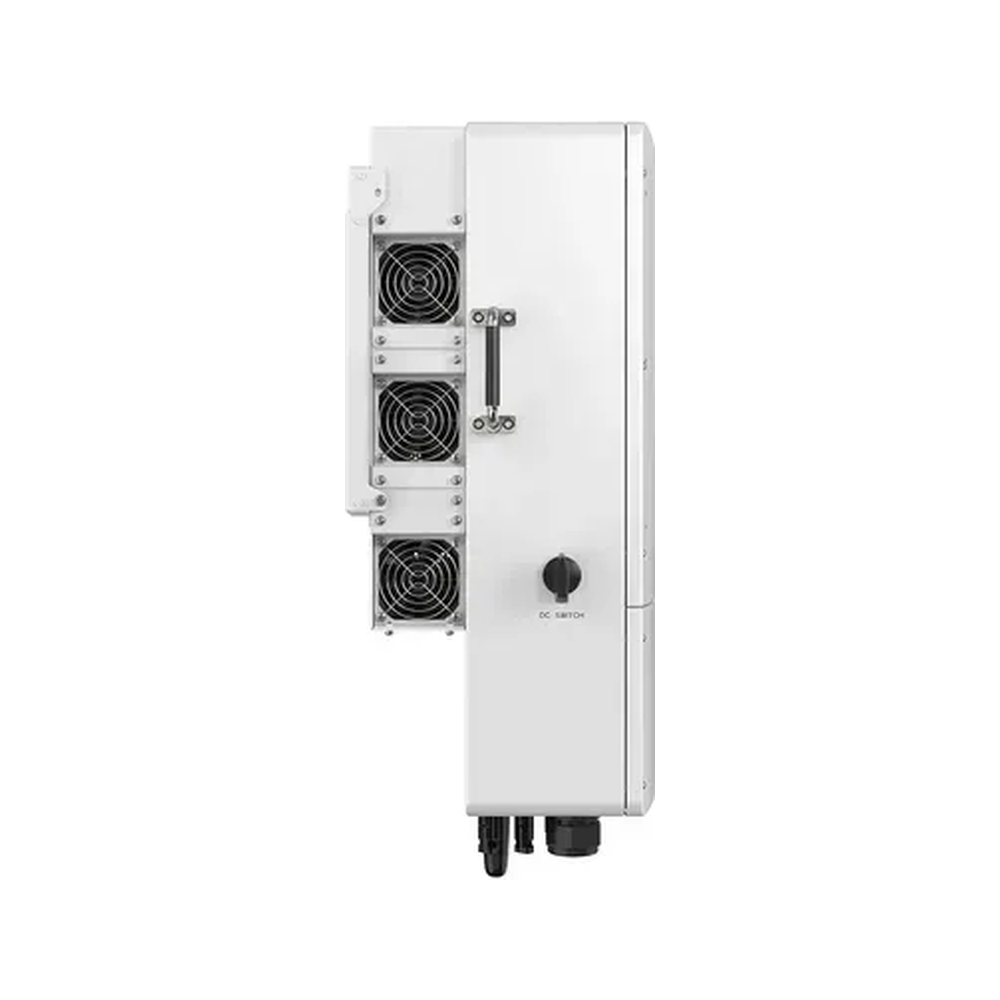

| Охлаждане | Интелигентно вентилаторно |
| Работна температура | -40°C до +60°C |
| Максимална надморска височина | 4000 m |
| Типично ниво на шум | <65 dB(A) |
| Дисплей | 7" LCD + Bluetooth + APP |
| Комуникация | CAN / RS485 / Ethernet |
| Допълнителна комуникация | Wi-Fi / Cellular / LAN – опция |
| Размери | 43 × 66 × 30.5 cm |
| Тегло | 42 kg |
Приложения
- Големи трифазни фотоволтаични системи за дома
- Жилищни обекти с високо електропотребление
- Малки и средни бизнес обекти
- Работилници и търговски обекти
- Системи с голям нисковолтов батериен капацитет
- Backup захранване на трифазни товари
- Обекти с небалансирано потребление между фазите
- Системи с термопомпи, помпи и други мощни консуматори
- Системи с резервен генератор
- Разширяване на съществуващи PV системи чрез AC Coupling
Основни предимства
- 15 kW номинална трифазна мощност
- 24 kW максимална използваема PV мощност
- 2 независими MPPT тракера
- 4 PV стрингови входа
- 40 A максимален входен ток на всеки MPPT
- Нисковолтова батерийна архитектура 40–60 V
- Максимален заряден/разряден ток 290 A
- Backup превключване за под 10 ms
- 200% претоварване за 10 секунди
- Поддръжка на трифазни небалансирани товари
- Работа с резервен генератор
- AC Coupling
- До 6 инвертора в паралел
- 7" LCD дисплей с Bluetooth
- IP66 защита
Съвместимост
- Нисковолтови батерии 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter и съвместими измервателни решения
- SolisCloud
- Wi-Fi, LAN и Cellular комуникационни решения
- Трифазен резервен генератор
- AC-coupled PV системи
- Паралелни Solis системи до 6 устройства
FAQ
Колко PV стринга могат да бъдат свързани?
S6-EH3P15K02-NV-YD-L разполага с 2 MPPT и общо 4 PV стрингови входа – по два стринга към всеки MPPT. Максималният входен ток е 40 A на MPPT.
Какъв е максималният заряден и разряден ток?
При 15K версията максималният заряден/разряден ток е 290 A, като батерийният работен диапазон е 40–60 V.
Може ли да захранва товари при отпадане на мрежата?
Да. Backup изходът е с номинална мощност 15 kW, а превключването при отпадане на мрежата е за под 10 ms. Инверторът позволява и кратковременно претоварване до 200% за 10 секунди.
Подходящ ли е за система с резервен генератор?
Да. Инверторът има поддръжка на генератор, като за 15K версията максималната генераторна входна мощност е 15 kW.
Може ли няколко инвертора да работят заедно?
Да. Серията поддържа паралелна работа на максимум 6 инвертора, което позволява увеличаване на мощността и капацитета на системата.
