Описание

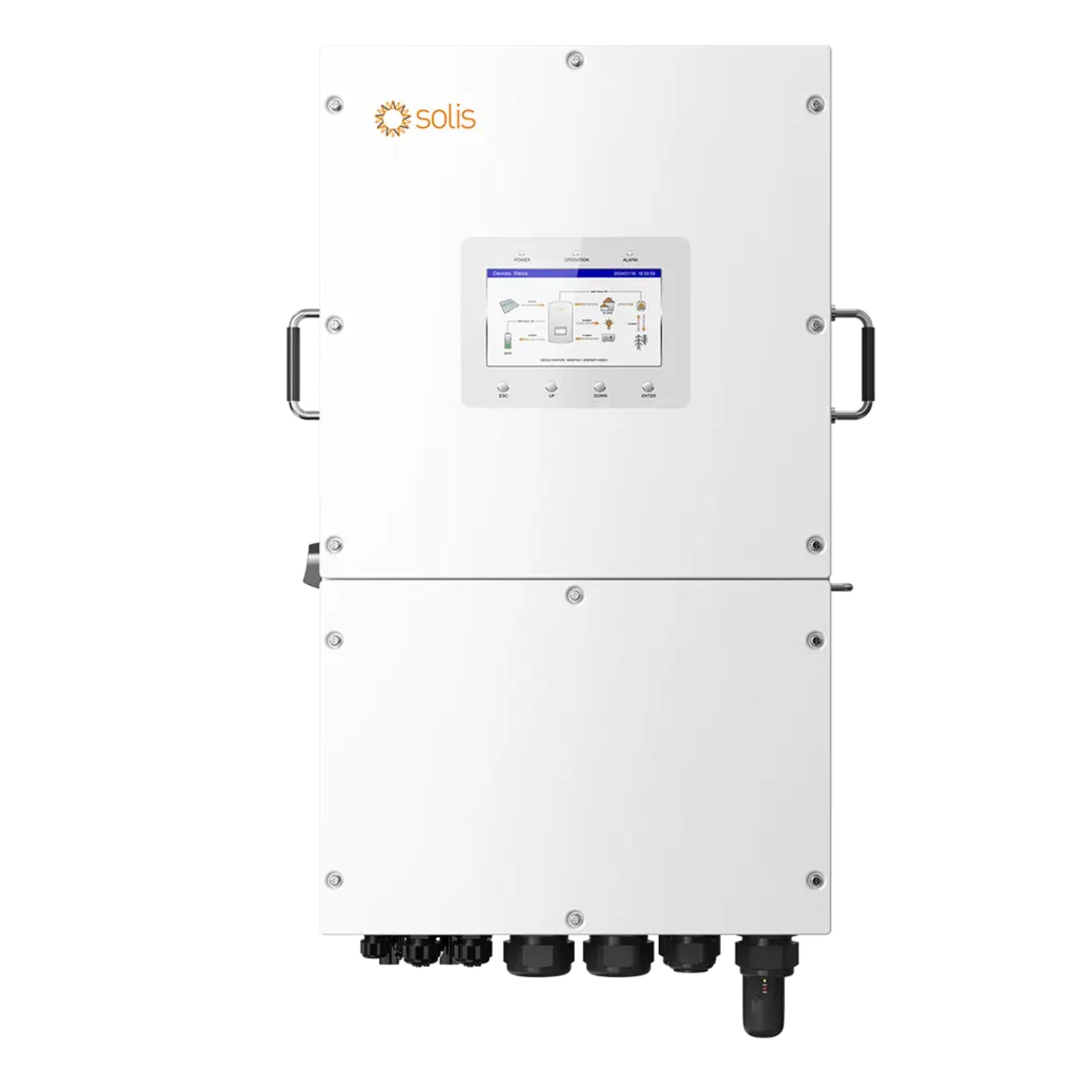

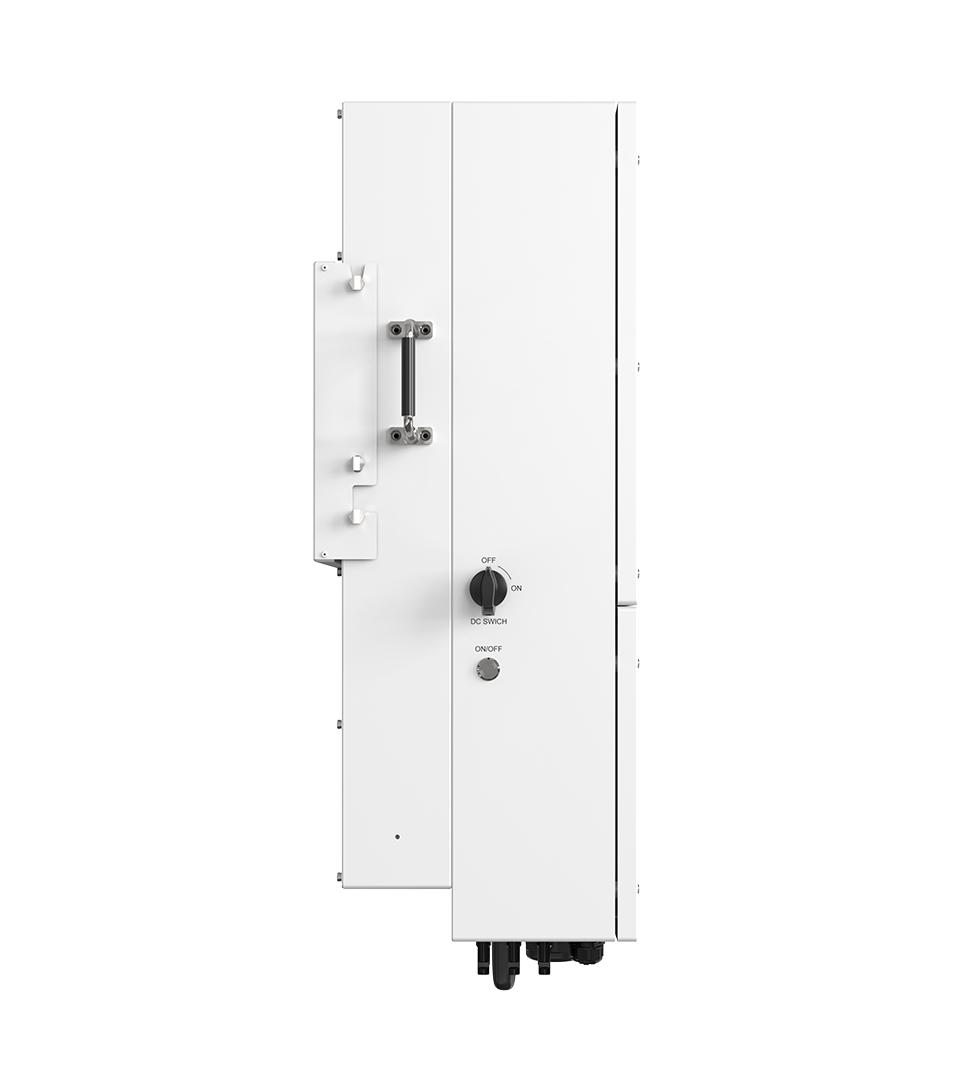

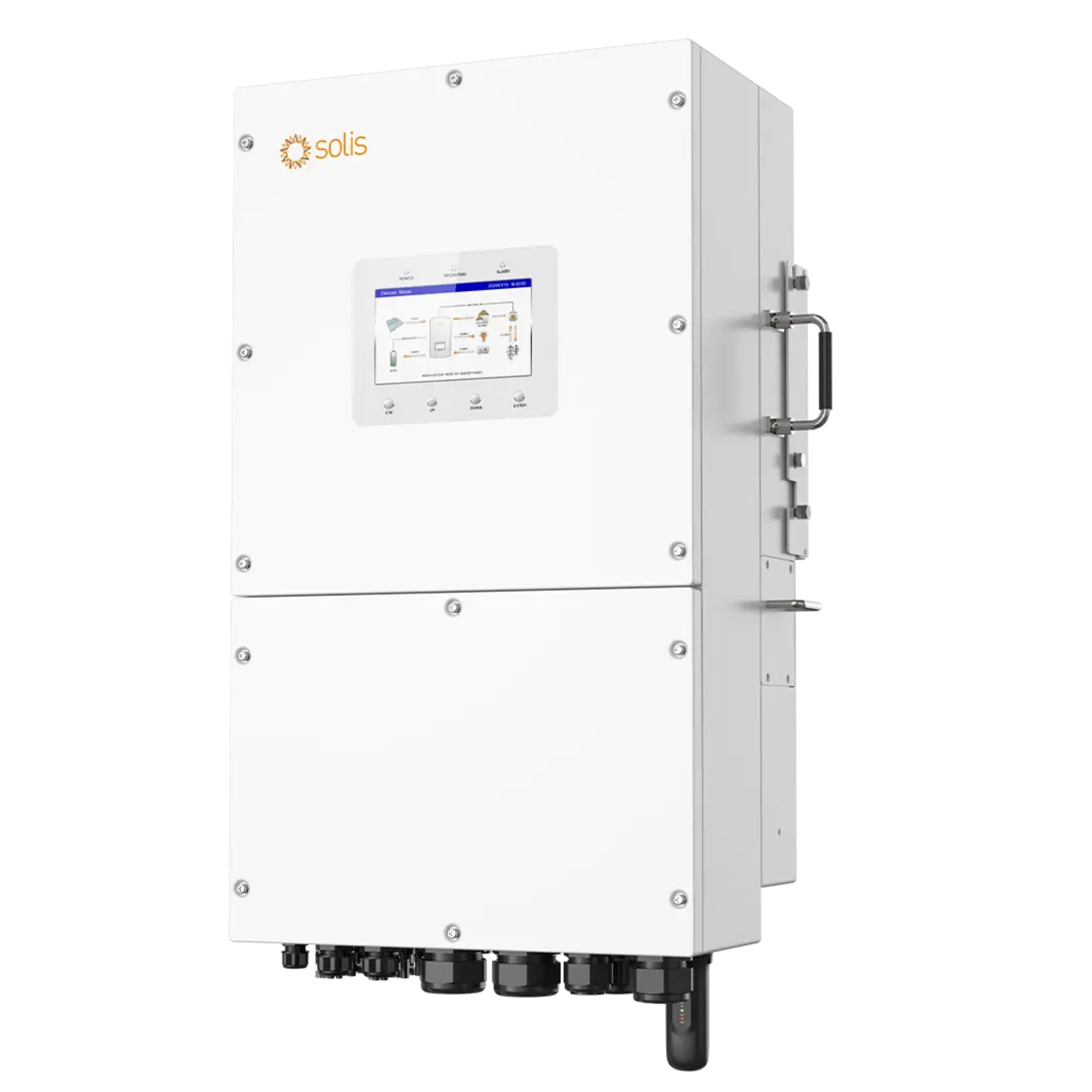

S6-EH1P12K03-NV-YD-L е разработен за по-мощни еднофазни фотоволтаични системи, при които се изискват висока PV мощност, голям батериен капацитет и резервно електрозахранване.
PV частта разполага с три независими MPPT тракера и общо шест стрингови входа. За 12 kW модела препоръчителната максимална PV мощност е 24 kWp, а максималната използваема PV входна мощност е 19.2 kW. Максималният ток е 40 A на всеки MPPT, което позволява работа със съвременни високотокови PV модули.
Батерийната страна работи в диапазона 40–60 V и поддържа Li-ion и оловно-киселинни батерии. Максималната мощност за заряд и разряд при 12K е 12 kW, а максималният заряден/разряден ток е 250 A.
При отпадане на мрежата Backup изходът може да осигури номиналните 12 kW и до 200% мощност за 10 секунди. Инверторът поддържа генератор, AC Coupling, интелигентно управление на товари и до 6 устройства в паралел.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Solis |
| Модел | S6-EH1P12K03-NV-YD-L |
| Тип | Монофазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 12 kW |
| Препоръчителна максимална PV мощност | 24 kWp |
| Максимална използваема PV мощност | 19.2 kW |
| Максимално PV напрежение | 550 V |
| Номинално PV напрежение | 380 V |
| Стартово напрежение | 100 V |
| MPPT диапазон | 80–520 V |
| MPPT диапазон при пълно натоварване | 166–450 V |
| Брой MPPT | 3 |
| PV стрингове | 6 (2 + 2 + 2) |
| Максимална мощност на MPPT | 12 kW |
| Максимален PV входен ток | 40 + 40 + 40 A |
| Максимален ток на късо съединение | 50 + 50 + 50 A |
| Тип батерия | Li-ion / оловно-киселинна |
| Батерийно напрежение | 40–60 V |
| Максимална мощност заряд / разряд | 12 kW |
| Максимален заряден / разряден ток | 250 A |
| BMS комуникация | CAN / RS485 |
| Номинално AC напрежение | 220 / 230 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 54.5 / 52.2 A |
| Максимален AC входен ток | 81.8 / 78.3 A |
| Номинална Backup мощност | 12 kW |
| Backup претоварване | 200% за 10 секунди |
| Максимален AC Passthrough | 90 A |
| Максимален брой паралелни инвертори | 6 |
| Максимална мощност от генератор | 12 kW |
| Максимална ефективност | 97.6% |
| Европейска ефективност | 97.0% |
| THDi | <3% |
| THDv при линеен товар | <3% |
| AFCI | Вграден |
| Дисплей | 7" LCD + Bluetooth / APP |
| Комуникация | RS485 |
| Мониторинг | Cellular / Wi-Fi / LAN (опция) |
| Степен на защита | IP66 |
| Охлаждане | Интелигентно вентилаторно |
| Работна температура | -25°C до +60°C |
| Максимална надморска височина | 4000 m |
| Размери в см | 46.4 × 76.3 × 28.2 см |
| Тегло | 48.5 kg |
Приложения
- Мощни домашни фотоволтаични системи
- Еднофамилни къщи с високо електропотребление
- Домашни ESS системи с голям батериен капацитет
- Backup захранване на голяма част или целия обект
- Системи с термопомпи, климатизация и мощни еднофазни товари
- Обекти с необходимост от висок собствен дял на PV енергията
- Вили и автономни обекти
- Системи с резервен генератор
- AC Coupling към съществуващи фотоволтаични системи
- Разширяеми енергийни системи с паралелни инвертори
Основни предимства
- 12 kW номинална монофазна мощност
- Нисковолтова батерийна архитектура 40–60 V
- Максимален заряден/разряден ток 250 A
- 3 независими MPPT тракера
- 6 PV стрингови входа
- До 24 kWp препоръчителен PV масив
- 19.2 kW максимална използваема PV мощност
- 40 A максимален входен ток на MPPT
- 200% Off-Grid претоварване за 10 секунди
- 90 A максимален AC Passthrough
- До 6 инвертора в паралел
- Работа с резервен генератор
- AC Coupling
- Интелигентно управление на товари
- 7" LCD дисплей
- Bluetooth конфигуриране
- IP66 защита
Съвместимост
- Нисковолтови батерийни системи 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter
- Solis комуникационни устройства
- SolisCloud
- Резервен генератор
- Мрежови PV инвертори чрез AC Coupling
- До 6 съвместими инвертора в паралел
FAQ
Колко PV мощност може да бъде свързана?
Препоръчителният максимален PV масив е 24 kWp, а максималната използваема PV входна мощност е 19.2 kW.
Какво предимство дават трите MPPT тракера?
Трите независими MPPT позволяват PV масивът да бъде разделен между различни ориентации, наклони или работни условия. Моделът разполага с общо шест стрингови входа.
Какъв батериен ток поддържа инверторът?
При 12K версията максималният заряден и разряден ток е 250 A при батериен диапазон 40–60 V.
Може ли да работи с генератор?
Да. Генераторната интеграция е част от функционалността на серията, като при 12K максималната входна мощност от генератор е 12 kW.
Може ли да се увеличи мощността на системата впоследствие?
Да. Актуалната продуктова информация на Solis посочва парале
