Описание

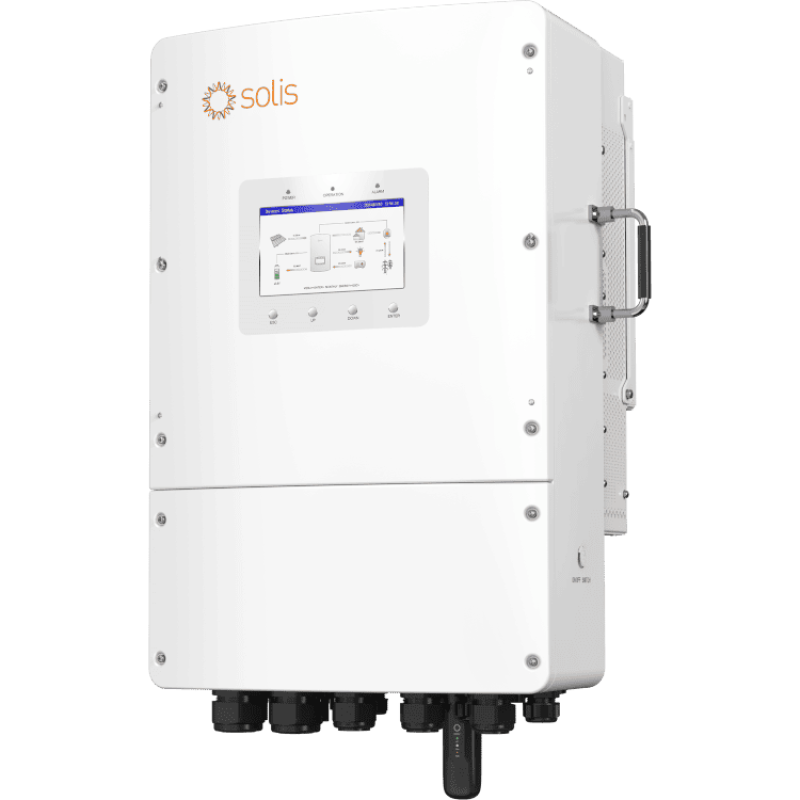

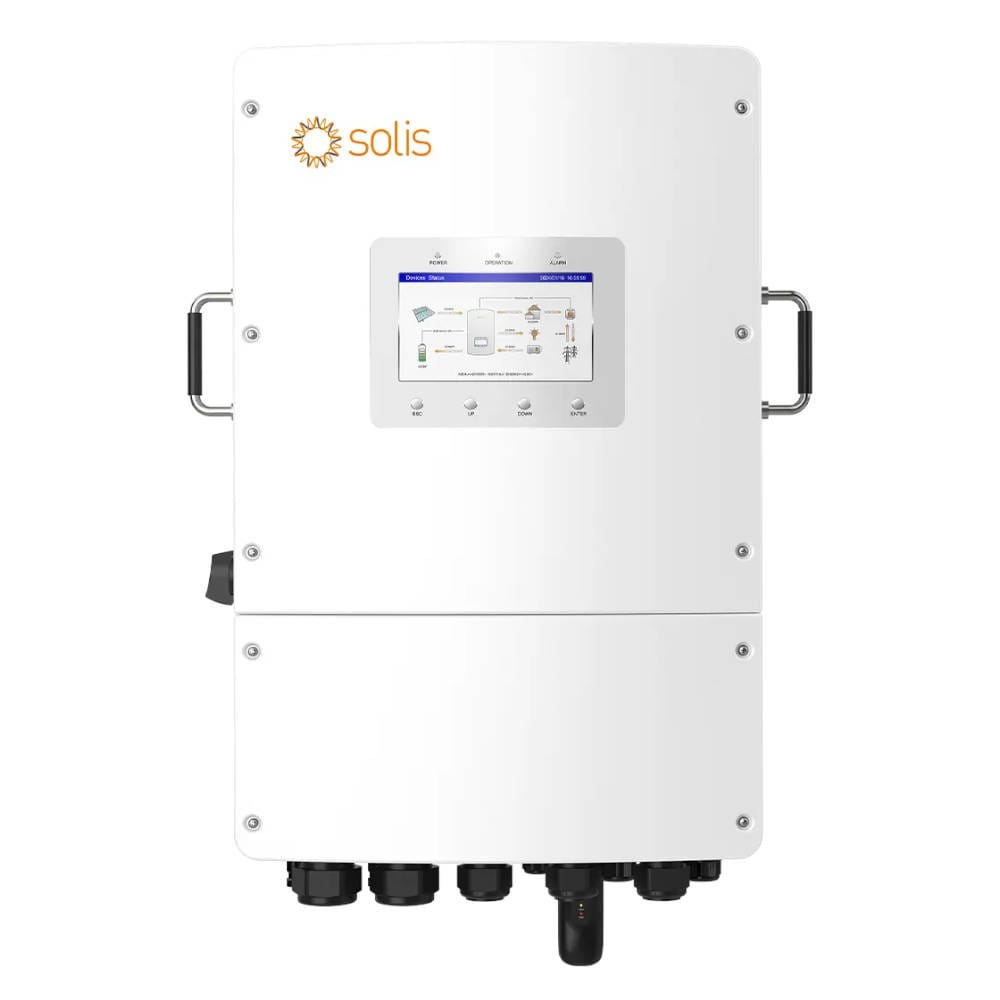

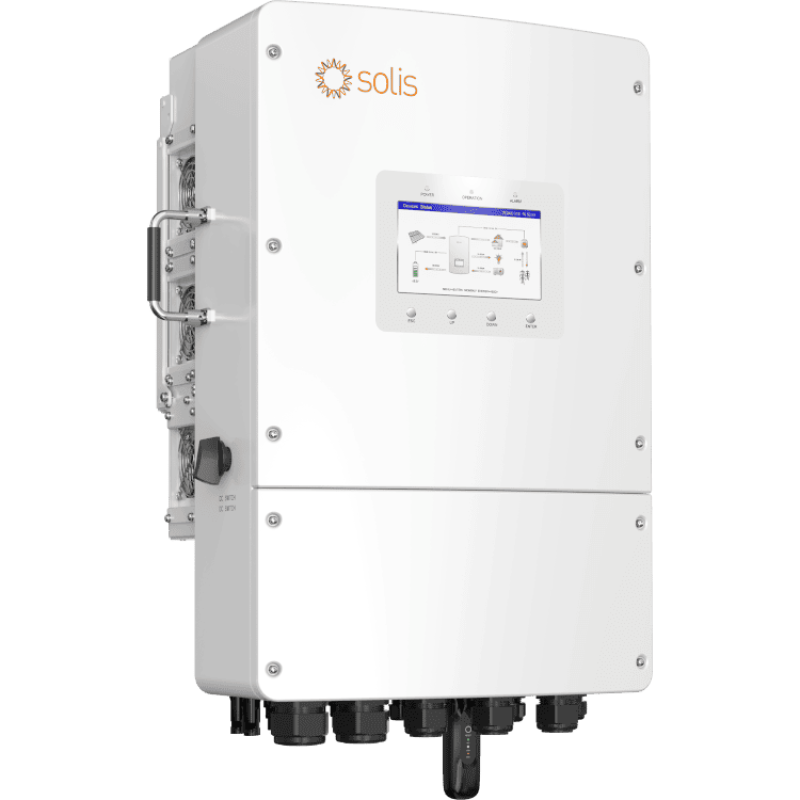

S6-EH3P10K02-NV-YD-L е предназначен за трифазни жилищни и малки бизнес фотоволтаични системи, при които се комбинират производство на соларна енергия, нисковолтово батерийно съхранение и резервно захранване.
PV частта позволява препоръчителен масив до 20 kWp и максимална използваема PV входна мощност 16 kW. Максималното DC напрежение е 1000 V, номиналното е 550 V, стартовото напрежение е 160 V, а MPPT диапазонът е 200–850 V. При 10K версията конфигурацията е 2 MPPT / 3 стринга с максимални входни токове 20 A / 40 A.
Батерийната страна работи в диапазона 40–60 V. Максималният общ заряден/разряден ток е 220 A, като инверторът разполага с два батерийни порта. Максималният ток на отделен порт при 10K е 175 A.
Инверторът може да работи с генератор, съществуваща мрежова PV система чрез AC Coupling и Smart Load. При паралелна конфигурация се поддържат до 6 еднакви инвертора; Solis изрично посочва, че различни мощности от серията не трябва да се смесват в паралел.
Технически характеристики
| Характеристика | Стойност |
| Производител | Solis |
| Модел | S6-EH3P10K02-NV-YD-L |
| Тип | Трифазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 10 kW |
| Препоръчителна максимална PV мощност | 20 kWp |
| Максимална използваема PV мощност | 16 kW |
| Максимално PV напрежение | 1000 V |
| Номинално PV напрежение | 550 V |
| Стартово напрежение | 160 V |
| MPPT диапазон | 200–850 V |
| Брой MPPT | 2 |
| Максимален брой PV стрингове | 3 |
| Разпределение на стринговете | 1 + 2 |
| Максимален PV входен ток | 20 A / 40 A |
| Максимален PV ток на късо съединение | 30 A / 50 A |
| Тип батерия | Li-ion / оловно-киселинна |
| Батерийно напрежение | 40–60 V |
| Брой батерийни портове | 2 |
| Максимален общ заряден/разряден ток | 220 A |
| Максимален заряден/разряден ток на порт | 175 A |
| BMS комуникация | CAN / RS485 |
| Номинална AC изходна мощност | 10 kW |
| Максимална AC привидна мощност | 10 kVA |
| AC свързване | 3/N/PE |
| Номинално AC напрежение | 220/380 V; 230/400 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 15.2 / 14.4 A |
| Максимален AC входен ток от мрежата | 22.8 / 21.7 A |
| Максимална входна мощност от генератор | 10 kW |
| Максимален генераторен входен ток | 15.2 / 14.4 A |
| Номинална Backup мощност | 10 kW |
| Максимална Backup привидна мощност | 200% за 10 s |
| Време за Backup превключване | <10 ms |
| Максимален непрекъснат AC Passthrough ток | 50 A |
| THDi | <3% |
| THDv при линеен товар | <3% |
| Фактор на мощността | >0.99 (0.8 leading – 0.8 lagging) |
| Максимална ефективност | 97.5% |
| Европейска ефективност | 96.4% |
| Максимална ефективност PV/AC → батерия | 95.0% / 94.4% |
| Максимална ефективност батерия → AC | 94.5% |
| Защита от обратно DC свързване | Да |
| Anti-islanding защита | Да |
| Защита от късо съединение | Да |
| DC прекъсвач | Вграден |
| DC SPD | Type II, опция |
| AC SPD | Type II, опция |
| AFCI 2.0 | Опция |
| Паралелна работа | До 6 еднакви инвертора |
| Работа с генератор | Да |
| AC Coupling | Да |
| DC Coupling | Да |
| Smart Load | Да |
| Небалансиран трифазен изход | Да |
| Максимална мощност на отделна фаза | 50% от номиналната мощност |
| Топология | Без галванична изолация |
| Нощна собствена консумация | <30 W |
| Работна температура | -25°C до +60°C |
| Относителна влажност | 0–100% |
| Степен на защита | IP66 |
| Типично ниво на шум | <65 dB(A) |
| Охлаждане | Интелигентно вентилаторно |
| Максимална надморска височина | 4000 m |
| Дисплей | 7" LCD + Bluetooth + APP |
| Комуникация | CAN / RS485 / Ethernet |
| Допълнителна комуникация | Wi-Fi / Cellular / LAN – опция |
| PV конектори | MC4 |
| Размери | 43 × 66 × 30.5 cm |
| Тегло | 42 kg |
Приложения
- Трифазни фотоволтаични системи за дома
- Къщи с по-високо електропотребление
- Малки бизнес и търговски обекти
- Системи с нисковолтово батерийно съхранение
- Цялостно или частично Backup захранване
- Обекти с небалансирано потребление между фазите
- Системи с термопомпи и трифазни товари
- Системи с резервен генератор
- Разширяване на съществуваща PV система чрез AC Coupling
- Системи с интелигентно управление на некритични товари
Основни предимства
- 10 kW номинална трифазна мощност
- До 20 kWp препоръчителен PV масив
- 16 kW максимална използваема PV мощност
- 2 независими MPPT тракера
- 3 PV стрингови входа
- Поддръжка на съвременни високотокови PV модули
- Нисковолтова батерийна архитектура 40–60 V
- Два независими батерийни порта
- Максимален общ заряден/разряден ток 220 A
- 200% Backup претоварване за 10 секунди
- Backup превключване за под 10 ms
- Трифазен небалансиран изход
- AC и DC Coupling
- Работа с трифазен генератор
- Smart Load управление
- До 6 еднакви инвертора в паралел
- 7" LCD дисплей с Bluetooth
- IP66 защита
Съвместимост
- Нисковолтови батерии 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация чрез CAN / RS485
- CT измерване или съвместим Smart Meter
- SolisCloud
- Solis комуникационни устройства
- Трифазен резервен генератор
- Solis и съвместими third-party grid-tied инвертори за AC Coupling
- До 6 еднакви S6-EH3P10K02-NV-YD-L в паралел
FAQ
Какъв тип батерия е подходяща за Solis S6-EH3P10K02-NV-YD-L?
Инверторът е предназначен за нисковолтови батерийни системи и е съвместим с подходящи литиево-йонни и оловно-киселинни батерии. При избор на литиева батерия е препоръчително конкретният модел да бъде проверен в актуалния Solis Battery Matching List.
Подходящ ли е инверторът за трифазна къща с неравномерно натоварване?
Да. Серията поддържа трифазно небалансирано натоварване, което позволява мощността да се разпределя според реалното потребление на отделните фази.
Колко бързо се включва резервното захранване при отпадане на мрежата?
Превключването към Backup режим е за по-малко от 10 ms. Това позволява системата да продължи да захранва избраните резервни товари при прекъсване на електрозахранването.
Може ли към системата да бъде добавен генератор?
Да. S6-EH3P10K02-NV-YD-L поддържа работа с генератор, което позволява допълнителен източник на енергия при продължително отпадане на мрежата или при автономна работа.
Може ли да се използва със съществуваща фотоволтаична система?
Да. Серията поддържа AC и DC coupling, което позволява интеграция и разширяване на съществуващи фотоволтаични системи според конкретната конфигурация на обекта.
Може ли мощността на системата да бъде увеличена впоследствие?
Да. Solis позволява паралелна работа на до 6 инвертора от серията, което дава възможност системата да бъде мащабирана при бъдещо увеличение на потреблението.
