Описание

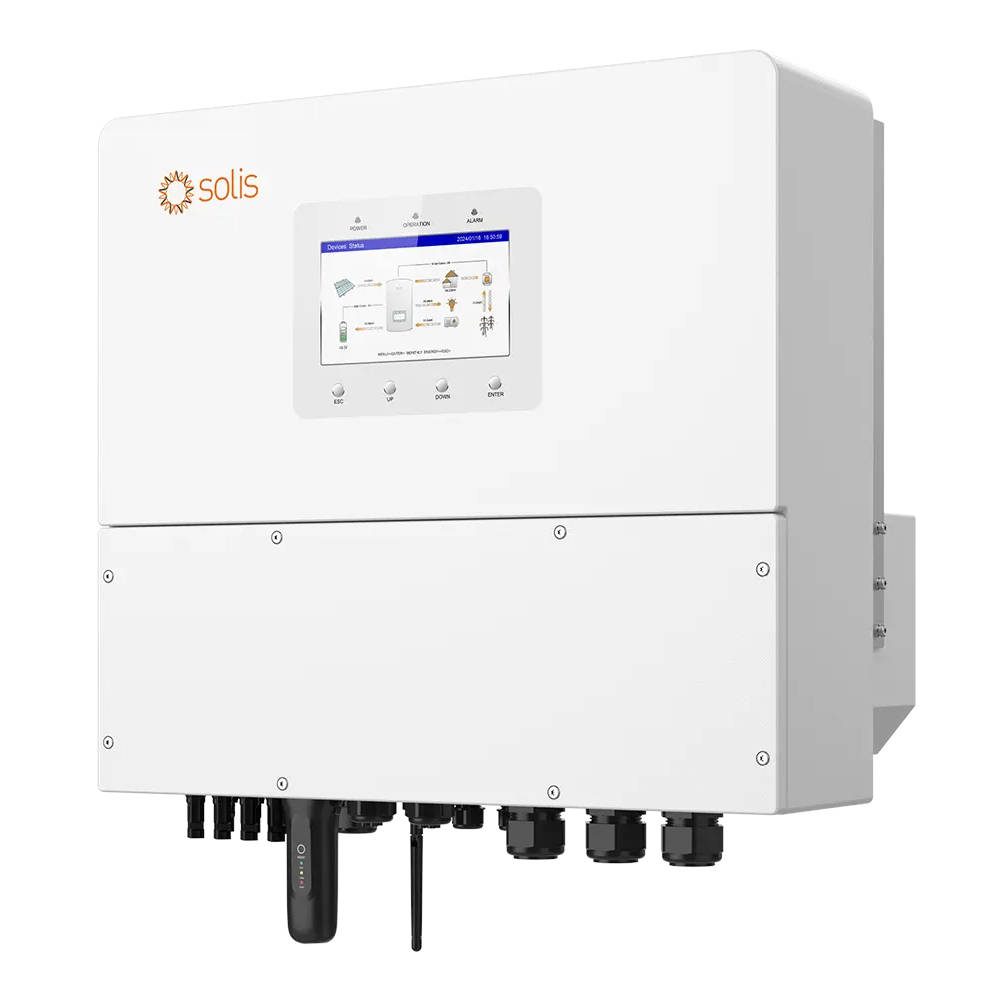

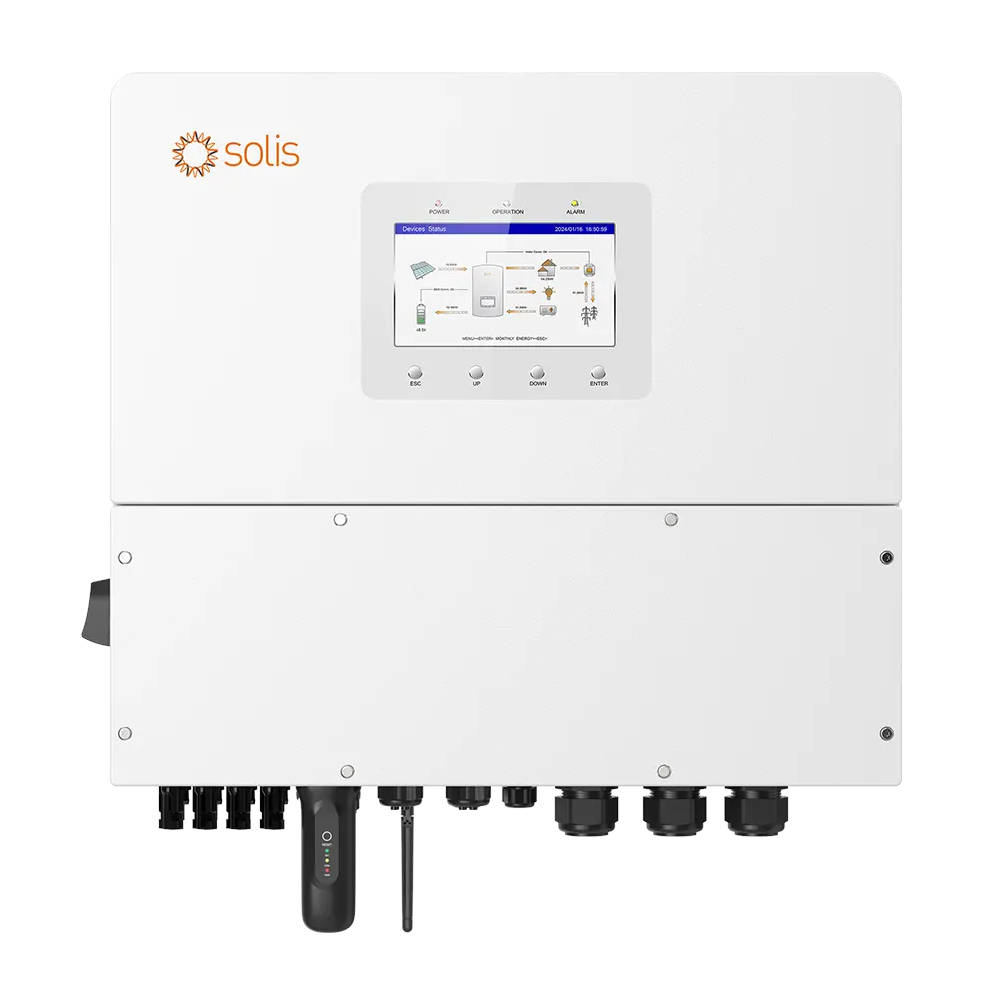

Solis S6-EH3P15K-H е високоволтов трифазен хибриден инвертор, предназначен за големи жилищни и малки търговски фотоволтаични системи със съхранение на енергия. За разлика от нисковолтовите модели, той работи с HV Li-ion батерии в диапазона 120–800 V, което го прави подходящ за системи с по-голям батериен капацитет и висока мощност.

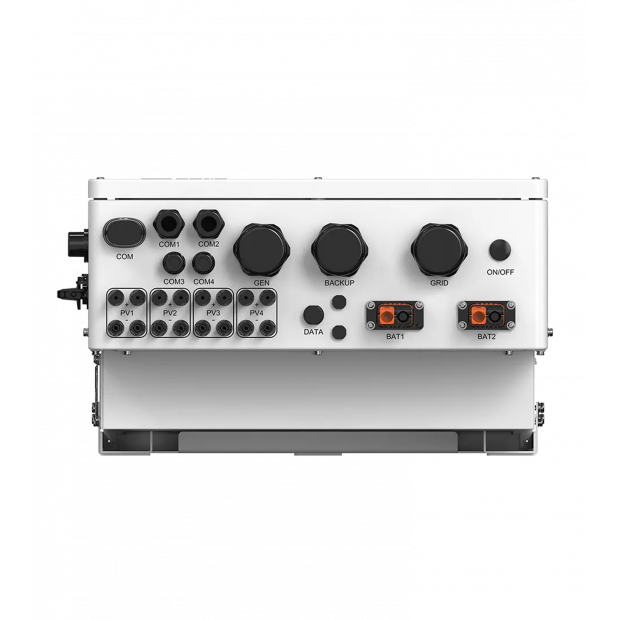

PV частта разполага с четири независими MPPT тракера, всеки със собствен стрингов вход. Това позволява по-гъвкаво проектиране при покриви с различна ориентация или частично засенчване. За 15K модела Solis задава 30 kWp препоръчителен PV масив и 24 kW максимална използваема PV мощност. Максималното PV напрежение е 1000 V, а MPPT диапазонът е 200–850 V.
Backup изходът е 15 kW, с пикова мощност до 1.6 пъти номиналната за 10 секунди. При единичен инвертор превключването от On-Grid към Off-Grid е под 10 ms. При паралелна система до шест инвертора Solis посочва време под 20 ms.
Моделът поддържа и генераторен вход до 15 kW, AC Coupling, трифазни небалансирани товари и до 40% от номиналната мощност на инвертора на отделна фаза.
Технически характеристики
| Характеристика | Стойност |
| Производител | Solis |
| Модел | S6-EH3P15K-H |
| Тип | Трифазен хибриден инвертор |
| Батерийна архитектура | Високо напрежение (HV) |
| Номинална AC мощност | 15 kW |
| Препоръчителна максимална PV мощност | 30 kWp |
| Максимална използваема PV мощност | 24 kW |
| Максимално PV напрежение | 1000 V |
| Номинално PV напрежение | 600 V |
| Стартово напрежение | 160 V |
| MPPT диапазон | 200–850 V |
| Брой MPPT | 4 |
| Максимален брой PV стрингове | 4 |
| Разпределение на стринговете | 1 + 1 + 1 + 1 |
| Максимален PV входен ток | 4 × 20 A |
| Максимален ток на отделен DC вход | 20 A |
| Максимален PV ток на късо съединение | 4 × 30 A |
| Тип батерия | Li-ion |
| Батерийно напрежение | 120–800 V |
| Максимален заряден/разряден ток | 50 A |
| Брой батерийни портове | 1 |
| Брой BMS портове | 1 |
| BMS комуникация | CAN / RS485 |
| Номинална AC изходна мощност | 15 kW |
| Максимална AC привидна мощност | 15 kVA |
| AC свързване | 3/N/PE |
| Номинално AC напрежение | 220/380 V; 230/400 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 22.8 / 21.7 A |
| Фактор на мощността | >0.99 (0.8 leading – 0.8 lagging) |
| THDi | <3% |
| Максимална AC входна мощност от мрежата | 22.5 kW |
| AC входен диапазон | 304–437 V / 320–460 V |
| Максимален AC входен ток | 34.2 / 32.5 A |
| Номинална Backup мощност | 15 kW |
| Максимална Backup привидна мощност | 1.6 × номиналната мощност за 10 s |
| Време за Backup превключване | <10 ms при единичен инвертор |
| Максимален AC Passthrough ток | 34.2 / 32.5 A |
| THDv при линеен товар | <3% |
| Максимална входна мощност от генератор | 15 kW |
| Номинален генераторен входен ток | 22.8 / 21.7 A |
| Максимална ефективност | 97.7% |
| Европейска ефективност | 97.5% |
| Максимална ефективност PV → батерия | 98.5% |
| Максимална ефективност AC → батерия | 97.2% |
| Ефективност батерия → AC | 97.2% |
| Максимална мощност на отделна фаза | 40% от номиналната мощност |
| Вграден PV прекъсвач | Да |
| Защита от обратна DC полярност | Да |
| Anti-islanding защита | Да |
| Мониторинг на изолационното съпротивление | Да |
| Защита от остатъчен ток | Да |
| DC / AC защита от пренапрежение | Type II / Type II – опция |
| Топология | Без трансформатор |
| Собствена консумация | <25 W |
| Степен на защита | IP66 |
| Работна температура | -25°C до +60°C |
| Относителна влажност | 0–100% |
| Охлаждане | Интелигентно резервирано вентилаторно охлаждане |
| Типично ниво на шум | <65 dB(A) |
| Максимална работна надморска височина | 2000 m |
| Дисплей | 7" LCD + Bluetooth + APP |
| Стандартна комуникация | Wi-Fi + LAN + Bluetooth |
| Допълнителни интерфейси | CAN-BMS, CAN-Parallel ×2, RS485-Meter, RS485, DRM, DI, DO ×3 |
| PV конектори | MC4 |
| Батерийно свързване | Lever terminal |
| AC свързване | OT terminal |
| Размери | 56.3 × 54.6 × 25 cm |
| Тегло | 35.2 kg |
Приложения
- Големи трифазни фотоволтаични системи за дома
- Малки и средни търговски обекти
- Системи с високоволтово батерийно съхранение
- Покриви с няколко различни ориентации
- Обекти с трифазни небалансирани товари
- Backup системи за критични консуматори
- Системи с термопомпи
- Системи с резервен генератор
- Разширяване на съществуващи PV системи чрез AC Coupling
- Системи с динамични тарифи и управление на собственото потребление
Основни предимства
- 15 kW номинална трифазна мощност
- Високоволтова батерийна архитектура 120–800 V
- 30 kWp препоръчителен максимален PV масив
- 24 kW максимална използваема PV мощност
- 4 независими MPPT тракера
- 4 отделни PV стрингови входа
- 20 A максимален ток на всеки PV вход
- 50 A максимален заряден/разряден ток
- Backup превключване под 10 ms при единична система
- 160% Backup пикова мощност за 10 секунди
- Поддръжка на трифазни небалансирани товари
- До 40% от номиналната мощност на отделна фаза
- Отделен генераторен вход до 15 kW
- AC Coupling
- Паралелна работа за разширяване на системата
- Вграден контрол за SG Ready термопомпи
- 7" LCD дисплей
- Wi-Fi, LAN и Bluetooth стандартно
- IP66 защита
Съвместимост
- Съвместими HV батерии от актуалния Solis Battery Matching List
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter и съвместими измервателни решения
- SolisCloud
- Wi-Fi, LAN и Bluetooth комуникация
- Трифазен резервен генератор
- AC-coupled фотоволтаични системи
- SG Ready термопомпи
- Паралелни Solis конфигурации
FAQ
Какви батерии използва Solis S6-EH3P15K-H?
Моделът е предназначен за високоволтови Li-ion батерии с работен диапазон 120–800 V. За конкретна батерия трябва да се провери актуалният Solis Battery Matching List.
Колко MPPT тракера има инверторът?
S6-EH3P15K-H разполага с 4 независими MPPT тракера и 4 PV стрингови входа. Всеки вход поддържа максимален ток 20 A, което позволява гъвкаво разпределение на PV масиви с различна ориентация.
Каква PV мощност може да бъде свързана?
За 15K модела Solis посочва препоръчителен максимален PV масив 30 kWp, като максималната използваема PV входна мощност на инвертора е 24 kW.
Може ли инверторът да работи с генератор?
Да. Моделът разполага с генераторен вход и за 15K версията максималната входна мощност от генератор е 15 kW.
Колко бързо преминава към резервно захранване?
При единичен инвертор превключването от On-Grid към Off-Grid режим е под 10 ms. При паралелна система с до 6 инвертора Solis посочва време под 20 ms.
Подходящ ли е за покрив с различни ориентации?
Да. Четирите независими MPPT тракера са едно от основните предимства на модела и позволяват отделно управление на PV масиви с различна ориентация или условия на осветяване. Solis конкретно посочва тази архитектура като подходяща за по-сложни покривни конфигурации.
