Описание
S6-EH3P8K02-NV-YD-L е разработен за трифазни фотоволтаични системи с нисковолтово батерийно съхранение. Комбинацията от 8 kW номинална мощност и 40–60 V батерийна архитектура го прави подходящ за жилищни и малки бизнес обекти, при които се търси собствено потребление, съхранение на енергия и резервно захранване.

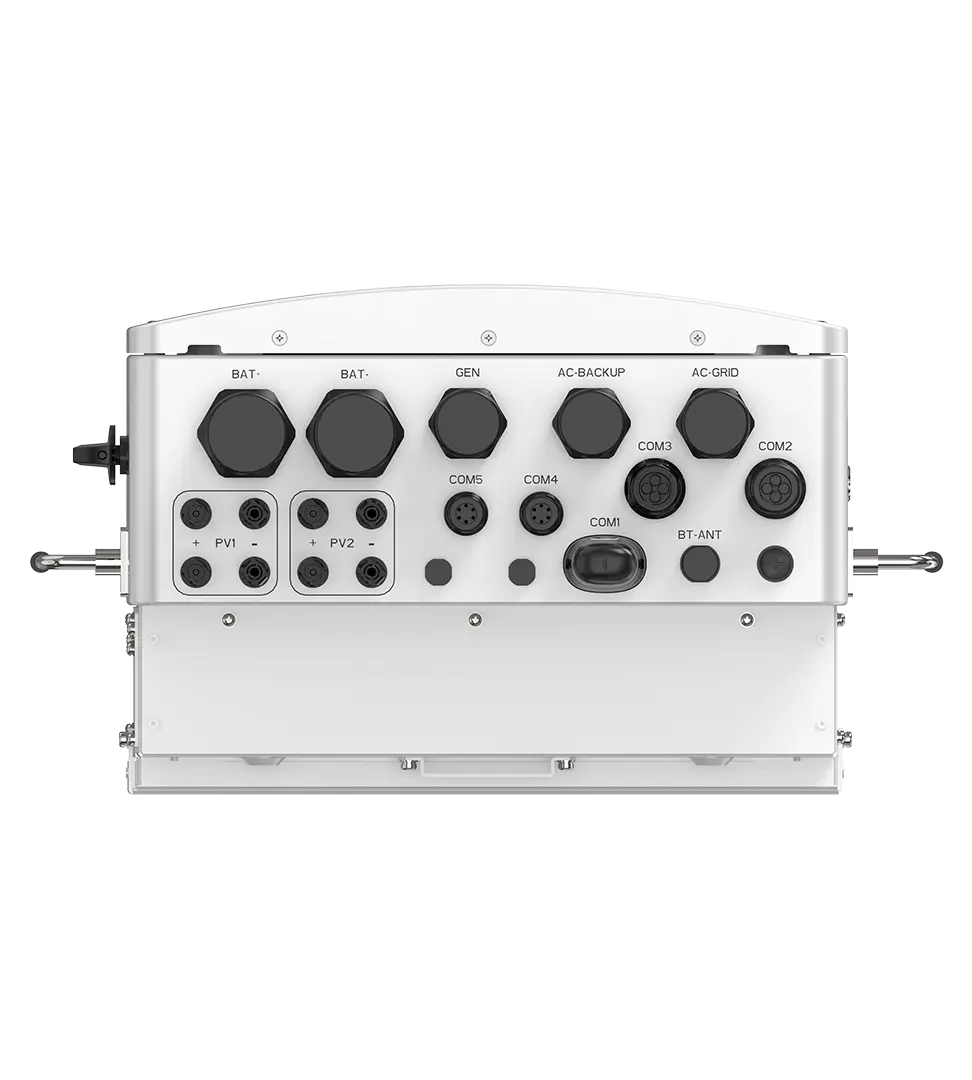

PV входът разполага с два независими MPPT тракера и общо три стрингови входа. Максималната използваема PV входна мощност е 12.8 kW, максималното DC напрежение е 1000 V, а MPPT диапазонът е 200–850 V. Първият MPPT позволява един стринг, а вторият – два, като максималните входни токове са съответно 20 A и 40 A.
Батерийната страна работи при 40–60 V и поддържа максимален заряден/разряден ток 180 A. Инверторът може да работи с подходящи Li-ion и оловно-киселинни батерии, като комуникацията с BMS е чрез CAN/RS485.
При отпадане на електрическата мрежа Backup изходът осигурява 8 kW номинална мощност и позволява кратковременно претоварване до 200% за 10 секунди. Превключването е под 10 ms.
Технически характеристики
| Характеристика | Стойност |
| Производител | Solis |
| Модел | S6-EH3P8K02-NV-YD-L |
| Тип | Трифазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 8 kW |
| Препоръчителна максимална PV мощност | 16 kWp |
| Максимална използваема PV мощност | 12.8 kW |
| Максимално PV напрежение | 1000 V |
| Номинално PV напрежение | 550 V |
| Стартово напрежение | 160 V |
| MPPT диапазон | 200–850 V |
| MPPT диапазон при пълно натоварване | 213–850 V |
| Брой MPPT | 2 |
| Максимален брой PV стрингове | 3 |
| Разпределение на стринговете | 1 + 2 |
| Максимален PV входен ток | 20 / 40 A |
| Максимален PV ток на късо съединение | 30 / 50 A |
| Тип батерия | Li-ion / оловно-киселинна |
| Батерийно напрежение | 40–60 V |
| Брой батерийни портове | 2 |
| Брой BMS комуникационни портове | 1 |
| Максимален общ заряден/разряден ток | 180 A |
| Максимален заряден/разряден ток на порт | 150 A |
| BMS комуникация | CAN / RS485 |
| Номинална AC изходна мощност | 8 kW |
| Максимална AC привидна мощност | 8 kVA |
| AC свързване | 3/N/PE |
| Номинално AC напрежение | 220/380 V; 230/400 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 12.2 / 11.5 A |
| Максимален AC изходен ток | 12.2 / 11.5 A |
| Фактор на мощността | >0.99 (0.8 leading – 0.8 lagging) |
| THDi | <3% |
| Максимален AC входен ток от мрежата | 18.2 / 17.3 A |
| Максимална входна мощност от генератор | 8 kW |
| Номинална Backup мощност | 8 kW |
| Максимална Backup привидна мощност | 2 × номиналната мощност за 10 s |
| Време за Backup превключване | <10 ms |
| Максимален непрекъснат AC Passthrough ток | 50 A |
| Максимален фазов дисбаланс | 50% |
| THDv при линеен товар | <3% |
| Максимална ефективност | 97.5% |
| Европейска ефективност | 97.0% |
| MPPT ефективност | 99.9% |
| Паралелна работа | До 6 инвертора |
| Работа с генератор | Да |
| AC Coupling | Да |
| Степен на защита | IP66 |
| Топология | Без трансформатор |

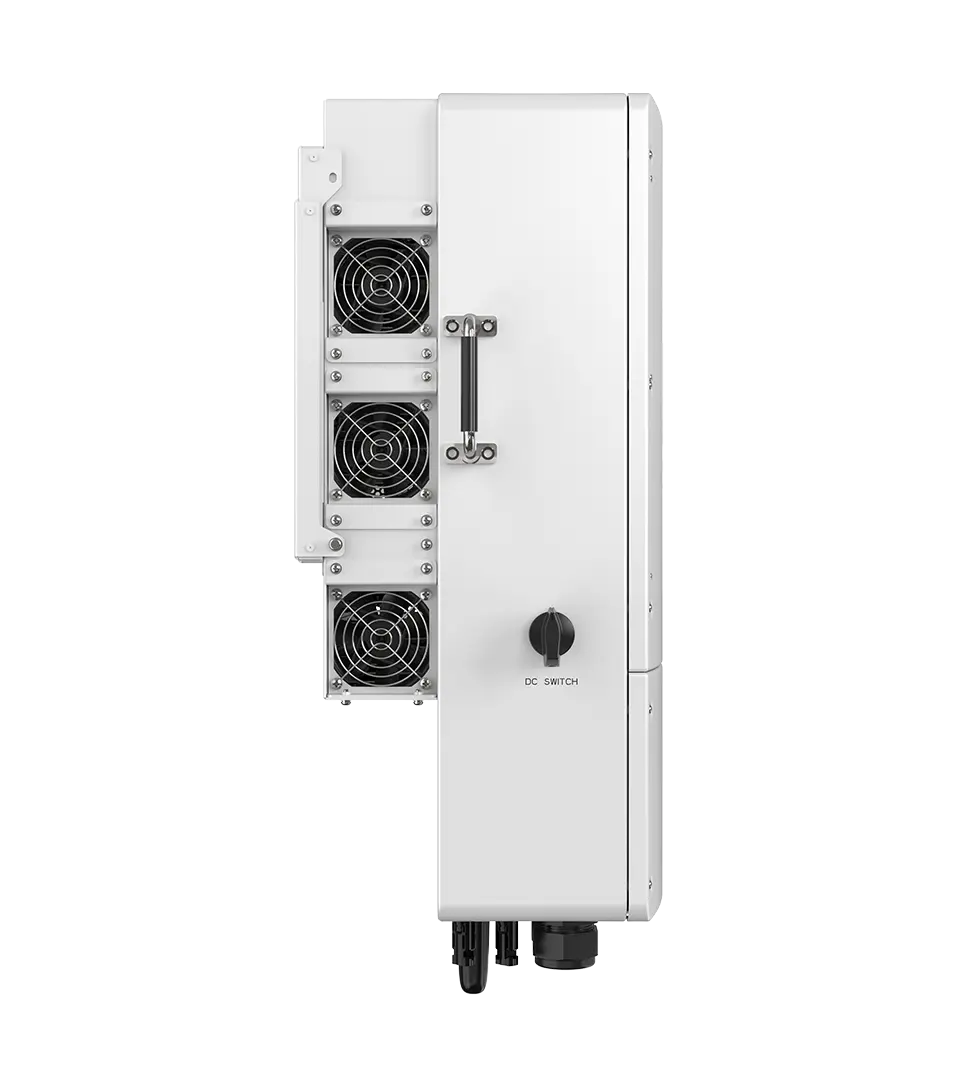

| Охлаждане | Интелигентно вентилаторно охлаждане |
| Размери | 43 × 66 × 30.5 см |
| Тегло | 42 kg |
Приложения
- Трифазни фотоволтаични системи за дома
- Къщи с трифазно електрозахранване
- Малки бизнес и търговски обекти
- Системи с нисковолтово батерийно съхранение
- Backup захранване на трифазни консуматори
- Обекти с небалансирано натоварване между фазите
- Системи за увеличаване на собственото потребление
- Обекти с резервен генератор
- AC-coupled фотоволтаични системи
- Разширяеми системи с паралелни инвертори
Основни предимства
- 8 kW номинална трифазна мощност
- 12.8 kW максимална използваема PV мощност
- 2 независими MPPT тракера
- 3 PV стрингови входа
- Поддръжка на високотокови PV модули
- Нисковолтова батерийна система 40–60 V
- Максимален заряден/разряден ток 180 A
- Backup превключване за под 10 ms
- 200% претоварване за 10 секунди
- Поддръжка на трифазно небалансирано натоварване
- Работа с резервен генератор
- AC Coupling
- До 6 инвертора в паралел
- 7" LCD дисплей и Bluetooth
- IP66 защита
Съвместимост
- Нисковолтови батерии 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter и съвместими измервателни решения
- SolisCloud
- Solis комуникационни устройства
- Резервен генератор
- AC-coupled PV системи
- Паралелни Solis конфигурации до 6 устройства
FAQ
Какъв тип батерии използва S6-EH3P8K02-NV-YD-L?
Инверторът работи с нисковолтови батерии 40–60 V и поддържа Li-ion и оловно-киселинни системи. При литиева батерия конкретният модел трябва да бъде проверен в актуалния Solis Battery Matching List.
Колко PV стринга могат да бъдат свързани?
8K моделът разполага с два MPPT тракера и максимум три PV стринга – един към първия MPPT и два към втория.
Може ли да захранва трифазни товари при отпадане на мрежата?
Да. Backup изходът е трифазен 3/N/PE и при 8K версията осигурява номинално 8 kW.
Как се справя с небалансирани товари?
Серията поддържа небалансирано трифазно натоварване както от страната на мрежата, така и на Backup порта. Това е една от изрично посочените от Solis функции на серията.
Може ли да работи с генератор?
Да. Има поддръжка на генератор, а за 8K версията максималната генераторна входна мощност е 8 kW.
Може ли системата да бъде разширена впоследствие?
Да. Solis посочва възможност за паралелна работа на максимум 6 инвертора, което позволява последващо увеличаване на системната мощност.
