Описание

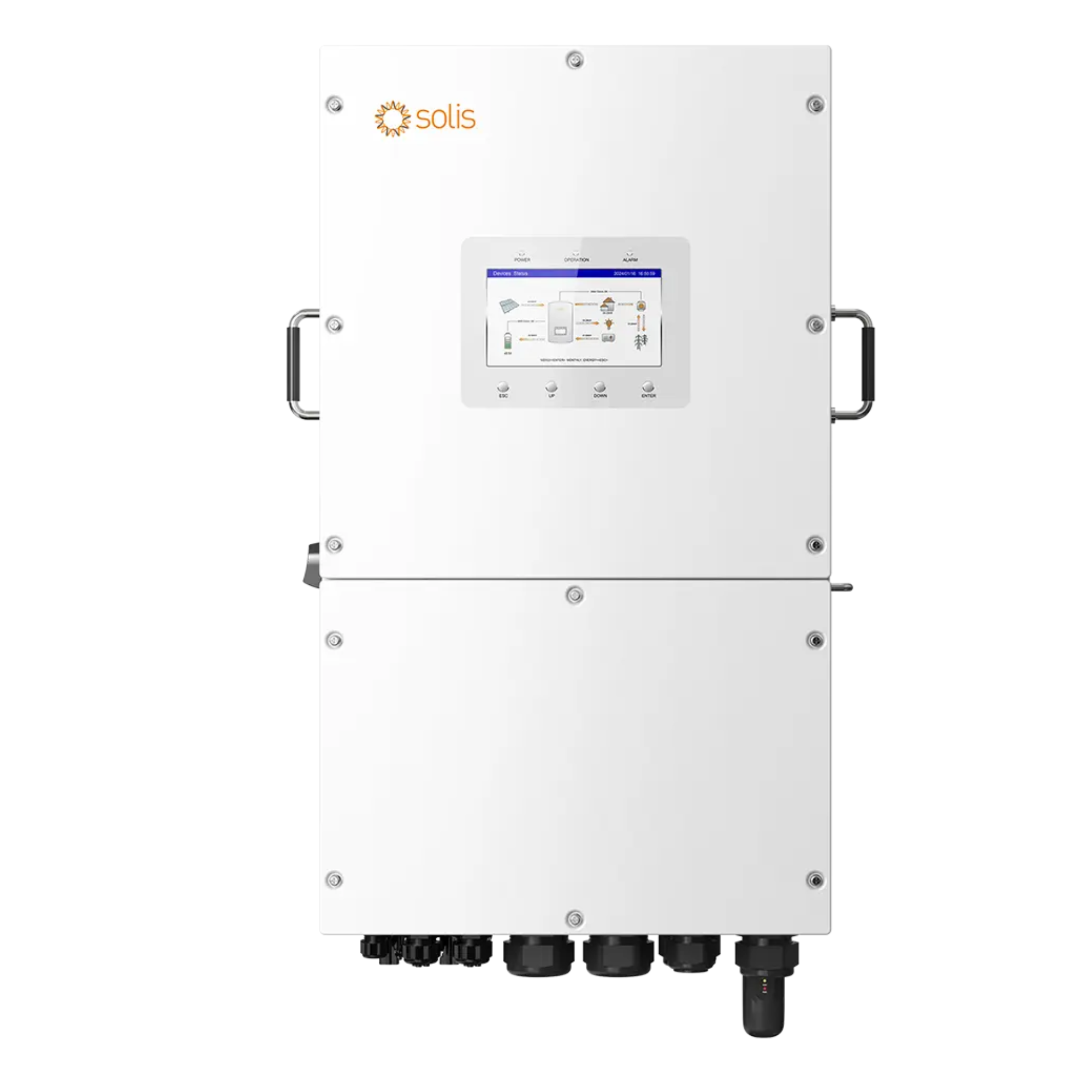

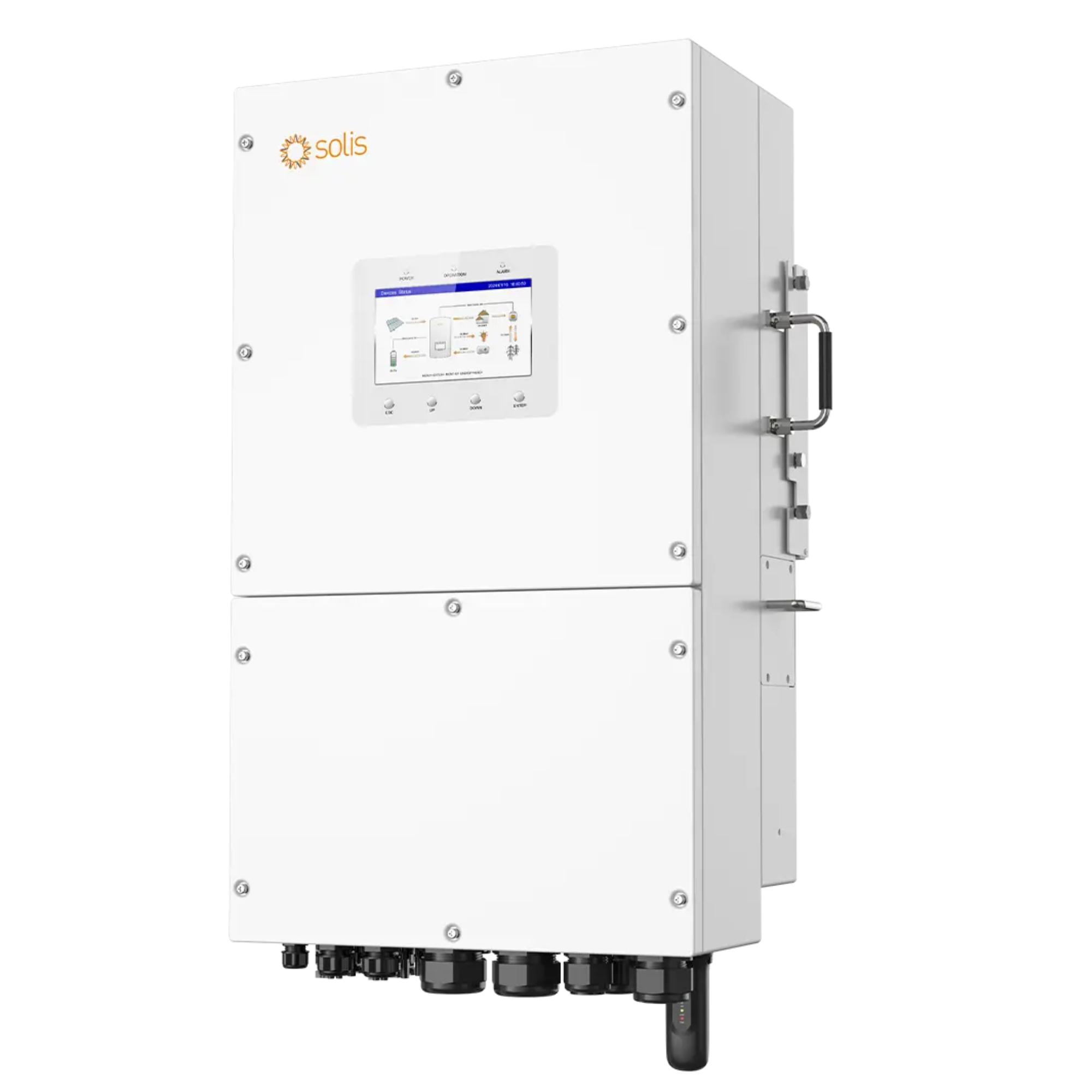

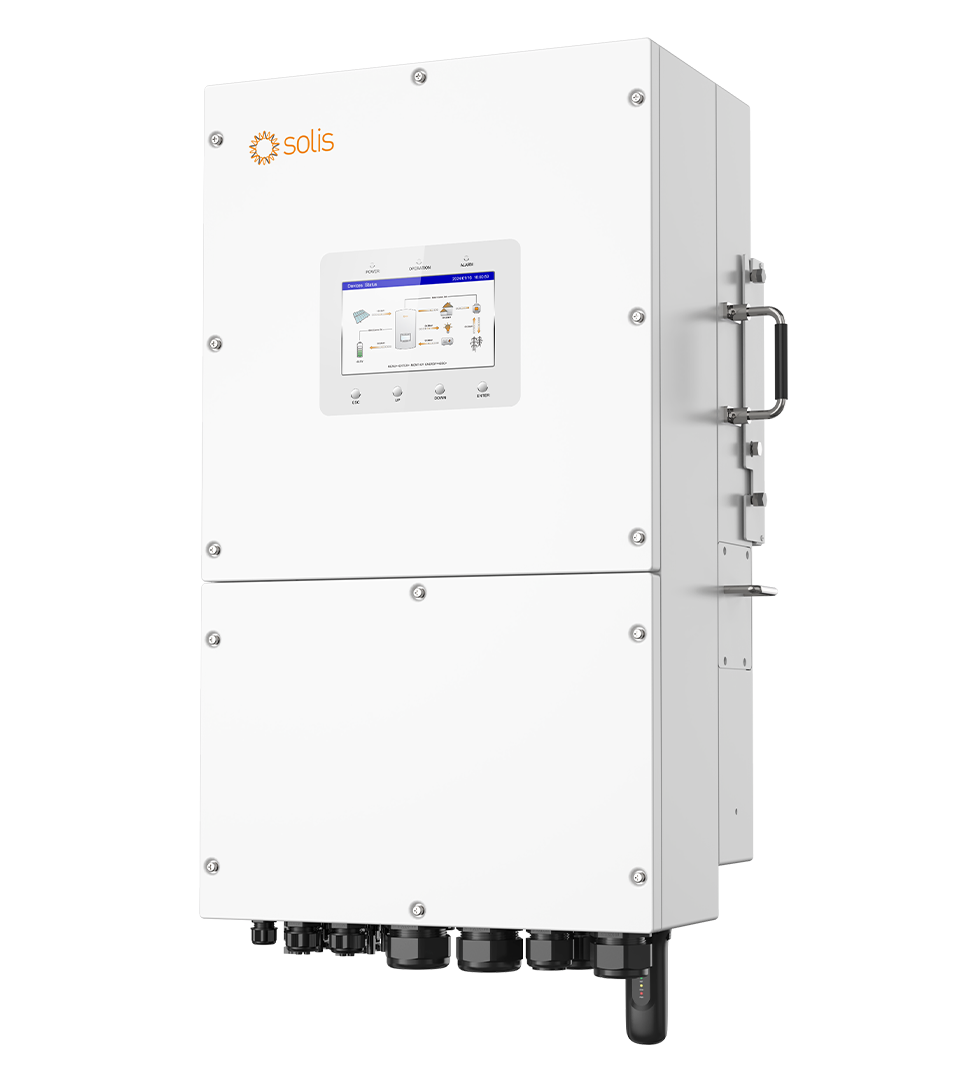

S6-EH1P16K03-NV-YD-L е предназначен за големи еднофазни фотоволтаични системи с високо собствено потребление и батерийно съхранение. С номинална AC мощност 16 kW моделът е подходящ за големи жилищни обекти и приложения, при които се изисква мощен Backup изход.
PV частта разполага с 3 независими MPPT тракера и общо 6 стрингови входа. Максималното PV напрежение е 550 V, работният MPPT диапазон е 80–520 V, а максималният входен ток е 40 A на MPPT. За 16K версията Solis посочва 32 kWp препоръчителен PV масив и 25.6 kW максимална използваема PV мощност.
Нисковолтовата батерийна страна работи в диапазон 40–60 V и позволява максимална мощност за заряд/разряд 16 kW и максимален ток 290 A. Поддържат се Li-ion и оловно-киселинни батерии, като при литиеви батерии конкретният модел трябва да присъства в актуалния Solis Battery Matching List.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Solis |
| Модел | S6-EH1P16K03-NV-YD-L |
| Тип | Монофазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 16 kW |
| Препоръчителна максимална PV мощност | 32 kWp |
| Максимална използваема PV мощност | 25.6 kW |
| Максимално PV напрежение | 550 V |
| Номинално PV напрежение | 380 V |
| Стартово напрежение | 100 V |
| MPPT диапазон | 80–520 V |
| Брой MPPT | 3 |
| Максимален брой PV стрингове | 6 |
| Максимален PV входен ток | 40 + 40 + 40 A |
| Максимален PV ток на късо съединение | 50 + 50 + 50 A |
| Тип батерия | Li-ion / оловно-киселинна |
| Батерийно напрежение | 40–60 V |
| Максимален заряден / разряден ток | 290 A |
| BMS комуникация | CAN / RS485 |
| Номинално AC напрежение | 220 / 230 V |
| Номинална честота | 50 / 60 Hz |
| Номинален AC изходен ток | 72.7 / 69.6 A |
| Максимален AC входен ток | 109.1 / 104.3 A |
| Номинална Backup мощност | 16 kW |
| Backup претоварване | 200% от номиналната мощност за 10 s |
| Време за Backup превключване | <4 ms |
| Максимална входна мощност от генератор | 16 kW |
| Работа с генератор | Да |
| AC Coupling | Да |
| Smart Load | Да |
| Паралелна работа | До 6 инвертора |
| Максимална ефективност | 97.6% |
| Европейска ефективност | 97.2% |
| THDi | <3% |
| THDv при линеен товар | <3% |
| AFCI | Интегриран AFCI, според конфигурацията |
| Дисплей | 7" LCD + Bluetooth + APP |
| Комуникация | RS485 / CAN |
| Дистанционна комуникация | Cellular / Wi-Fi / LAN – опция |
| Топология | Без трансформатор |
| Степен на защита | IP66 |
| Охлаждане | Интелигентно вентилаторно охлаждане |
| Работна температура | -25°C до +60°C |
| Максимална надморска височина | 4000 m |
| Размери | 45.9 × 84.5 × 31.3 см |
| Тегло | 55.5 kg |
Приложения
- Големи домашни фотоволтаични системи
- Къщи с високо еднофазно електропотребление
- Системи с голям батериен капацитет
- Backup захранване на голяма част или целия обект
- Обекти с термопомпи и мощни електрически товари
- Системи за максимизиране на собственото потребление
- Автономни и хибридни енергийни системи
- Системи с резервен генератор
- AC Coupling към съществуващи PV системи
- Разширяеми системи с паралелни инвертори
Основни предимства
- 16 kW номинална еднофазна мощност
- 32 kWp препоръчителен PV масив
- 25.6 kW максимална използваема PV мощност
- 3 независими MPPT тракера
- 6 PV стрингови входа
- 40–60 V нисковолтова батерийна система
- Максимален заряден/разряден ток 290 A
- 200% претоварване за 10 секунди
- 90 A непрекъснат AC Passthrough
- Работа с резервен генератор
- AC Coupling
- Smart Load управление
- До 6 инвертора в паралел
- Вграден AFCI
- IP66 защита
Съвместимост
- Нисковолтови батерии 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация чрез CAN / RS485
- Solis Smart Meter
- SolisCloud
- Съвместими комуникационни устройства Solis
- Резервен генератор
- AC-coupled PV системи
- Паралелни Solis конфигурации
FAQ
Каква PV мощност може да се свърже към 16 kW модела?
Препоръчителната максимална PV мощност е 32 kWp, а максималната използваема PV входна мощност е 25.6 kW.
Колко PV стринга поддържа инверторът?
S6-EH1P16K03-NV-YD-L разполага с 3 независими MPPT тракера и общо 6 стрингови входа — по два на всеки MPPT.
Какъв е максималният батериен ток?
Максималният заряден и разряден ток е 290 A, а максималната мощност за заряд/разряд при 16K версията е 16 kW.
Подходящ ли е за товари с висок пусков ток?
Да. В автономен режим серията поддържа 200% претоварване за 10 секунди, което е предназначено да подпомогне стартирането на двигатели, помпи и климатици.
Може ли няколко инвертора да работят заедно?
Да. Solis посочва възможност за паралелна работа на максимум 6 устройства.
