Описание

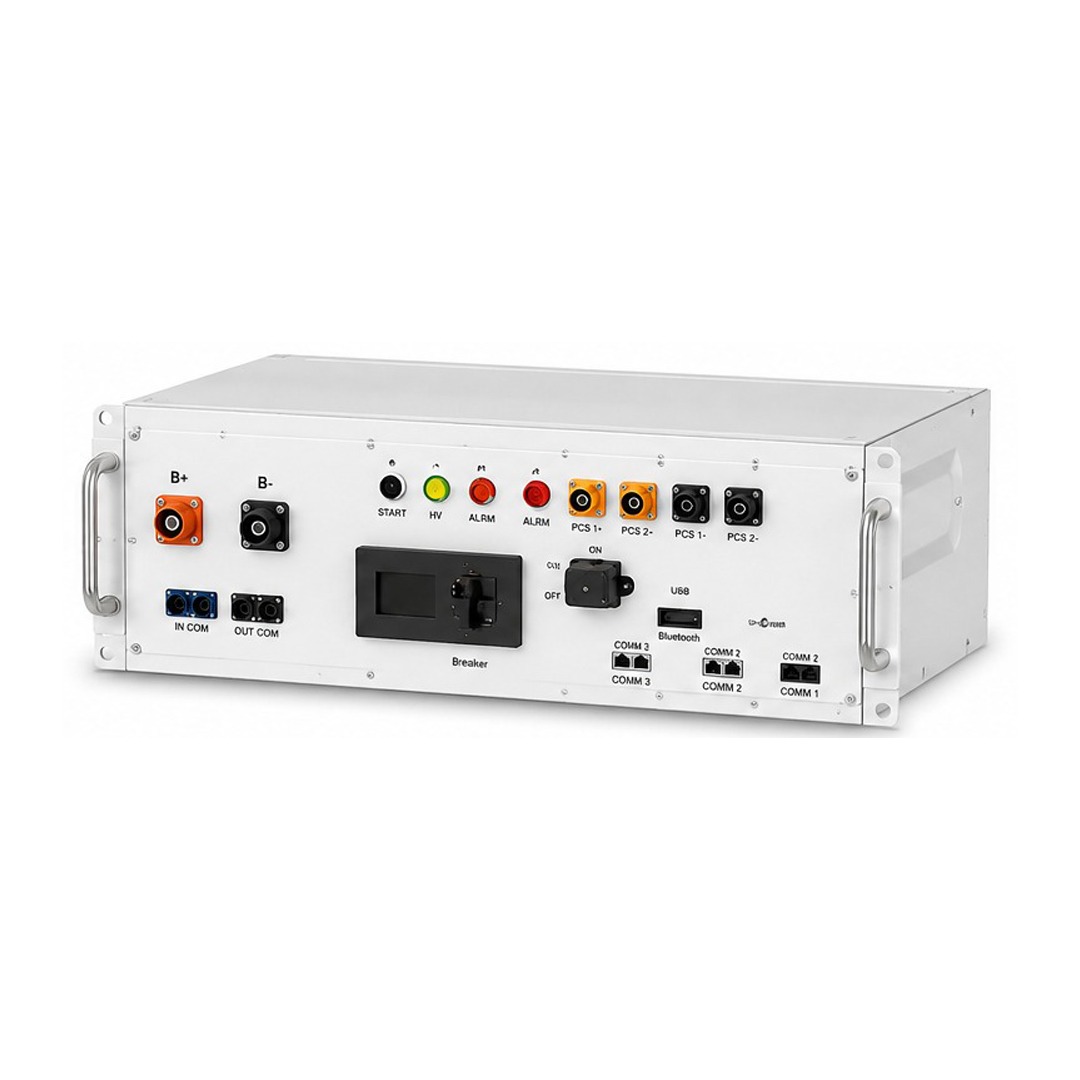

DEYE BOS-B-PDU-2-A е основният управляващ елемент във високоволтовите батерийни системи BOS-B. Устройството комбинира функциите на интелигентен BMS (Battery Management System), високоволтов разпределителен блок (PDU) и комуникационен контролер, като гарантира безопасната и ефективна работа на цялата система за съхранение на енергия.
Контролният модул поддържа работно напрежение от 200 до 1000 VDC и номинален заряден/разряден ток 168 A. Чрез постоянен обмен на информация с батерийните модули следи напрежението, температурата, състоянието на заряда (SOC) и възможните алармени състояния. Това позволява оптимално балансиране на клетките и защита на батерийната система при всякакви режими на работа.
Модулът е оборудван с LCD дисплей, който визуализира SOC, диагностична информация и кодове за грешки, както и със светлинни индикации за наличие на високо напрежение и активни аларми. Налични са Bluetooth модул за локална конфигурация чрез мобилно приложение, USB порт за обновяване на фърмуера, CAN, RS485 и TCP комуникация за интеграция с PCS инвертори, EMS системи и Deye Cloud.
Благодарение на стандартния 5U rack дизайн и богатите комуникационни възможности, BOS-B-PDU-2-A е подходящ за изграждане на мащабируеми системи за съхранение на електроенергия с мощност до няколко мегавата, използвани в промишлени предприятия, бизнес сгради, фотоволтаични паркове и Microgrid приложения.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Deye |
| Серия | BOS-B |
| Модел | BOS-B-PDU-2-A |
| Тип | High Voltage Control Box (BMS + PDU) |
| Работно напрежение | 200 – 1000 VDC |
| Номинален заряден/разряден ток | 168 A |
| AC захранване | 220 VAC ±10%, 2 A |
| Работна температура | -20°C до +60°C |
| Степен на защита | IP20 |
| Комуникация | CAN / RS485 / TCP |
| Bluetooth | Да |
| USB | Да |
| Ethernet | Да (за бъдещи функции) |
| LCD дисплей | Да |
| Светлинни индикатори | HV / Alarm |
| Аварийно изключване | Да |
| Размери в см | 78.86 × 52.6 × 16.72 см |
| Тегло | 32 kg |
| Монтаж | 5U Rack |
Приложения
- Комерсиални ESS системи
- Индустриални системи за съхранение на енергия
- Фотоволтаични паркове
- Производствени предприятия
- Бизнес и офис сгради
- Центрове за данни
- Зарядни станции за електромобили
- Peak Shaving системи
- Backup захранване
- Microgrid решения
Основни предимства
- Централен BMS за серията Deye BOS-B
- Вграден високоволтов Power Distribution Unit (PDU)
- Работно напрежение 200–1000 VDC
- Номинален заряден/разряден ток 168 A
- LCD дисплей за SOC, статус и диагностика
- CAN, RS485 и TCP комуникация
- Bluetooth за локална настройка и диагностика
- USB порт за обновяване на софтуера
- Вход за аварийно изключване (Emergency Stop)
- Светлинна индикация за високо напрежение и аларми
- Интелигентно управление и балансиране на батерийните модули
- Поддръжка на Deye Cloud и EMS системи
- Rack-mounted 5U конструкция
- Лесен монтаж и сервизно обслужване
Съвместимост
- DEYE BOS-B-Pack16-A3
- DEYE BOS-B-Pack14.3
- DEYE SUN-100K-PCS01HP3
- DEYE SUN-125K-PCS01HP3
- DEYE STS модул
- DEYE MPPT модул
- DEYE Cloud
- EMS системи чрез TCP
- CAN и RS485 комуникация
FAQ
Каква е ролята на BOS-B-PDU-2-A в батерийната система?
Това е централният управляващ модул, който контролира работата на всички батерийни модули, управлява заряда и разряда, следи безопасността на системата и осигурява комуникация с PCS инвертора.
Задължителен ли е този модул при изграждане на система BOS-B?
Да. Батерийните модули BOS-B не могат да работят самостоятелно. Контролният модул е необходим за управление, защита и комуникация на цялата високоволтова система.
Какви комуникационни интерфейси предлага?
Модулът разполага с CAN, RS485 и TCP комуникация, Bluetooth за локална диагностика, USB за обновяване на фърмуера и Ethernet интерфейс за бъдещи функционалности.
Каква информация показва LCD дисплеят?
Дисплеят визуализира нивото на заряд (SOC), състоянието на батерийната система, диагностични съобщения и кодове за грешки, което улеснява наблюдението и сервизното обслужване.
С кои PCS инвертори работи?
BOS-B-PDU-2-A е съвместим с индустриалните PCS инвертори Deye, включително сериите SUN-100K-PCS01HP3 и SUN-125K-PCS01HP3, както и с цялата BOS-B ESS платформа.
Подходящ ли е за мащабируеми енергийни системи?
Да. Контролният модул е проектиран за големи C&I системи, които могат да бъдат разширявани чрез добавяне на батерийни стекове и PCS модули, достигайки мощности до няколко мегавата.
