Описание

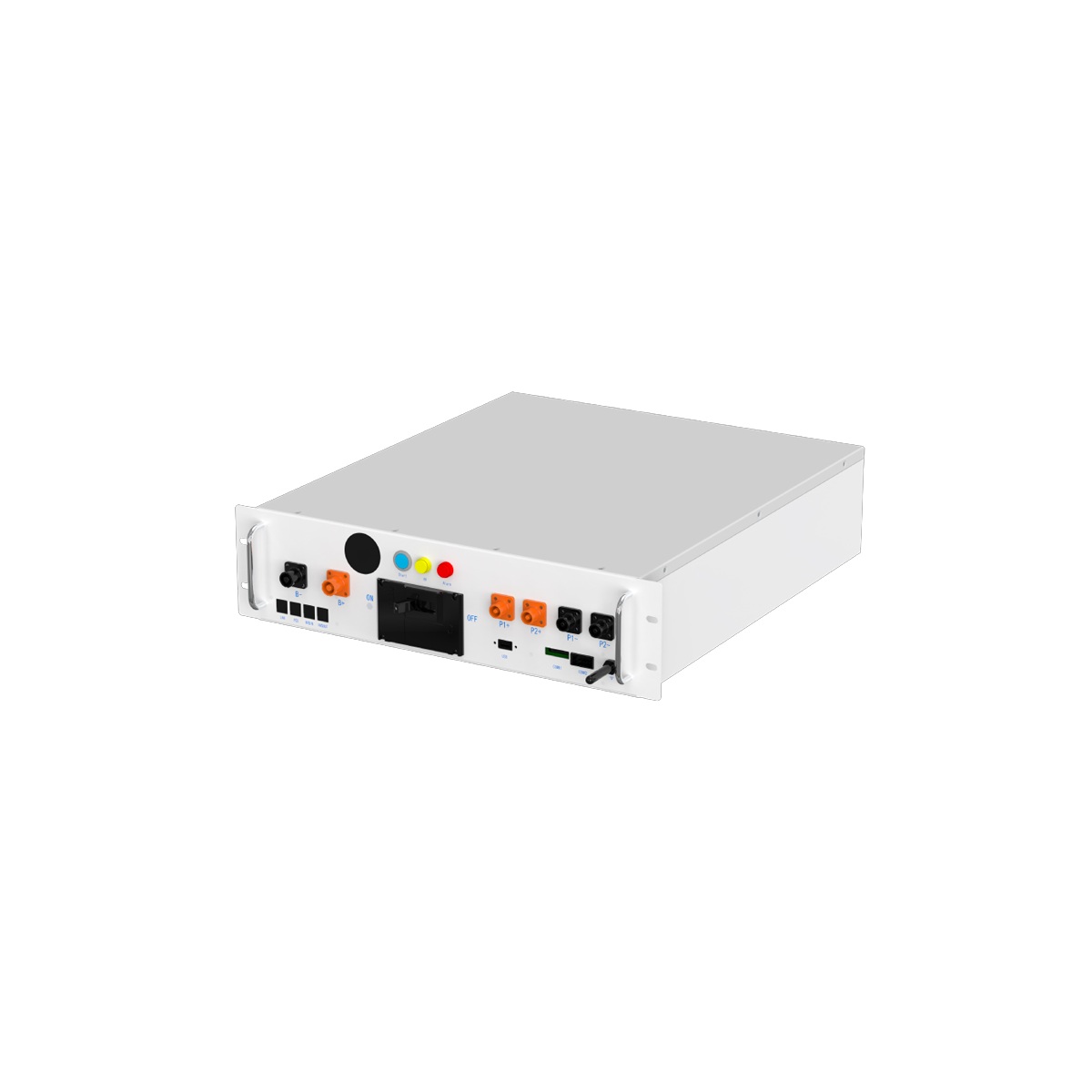

Deye BOS-A-PDU-2 е високоволтов контролен модул, предназначен за батерийната система Deye BOS-A. Той изпълнява централната функция за управление и защита на батерийния клъстер и осигурява комуникацията между батерийната система и съвместимия инвертор.

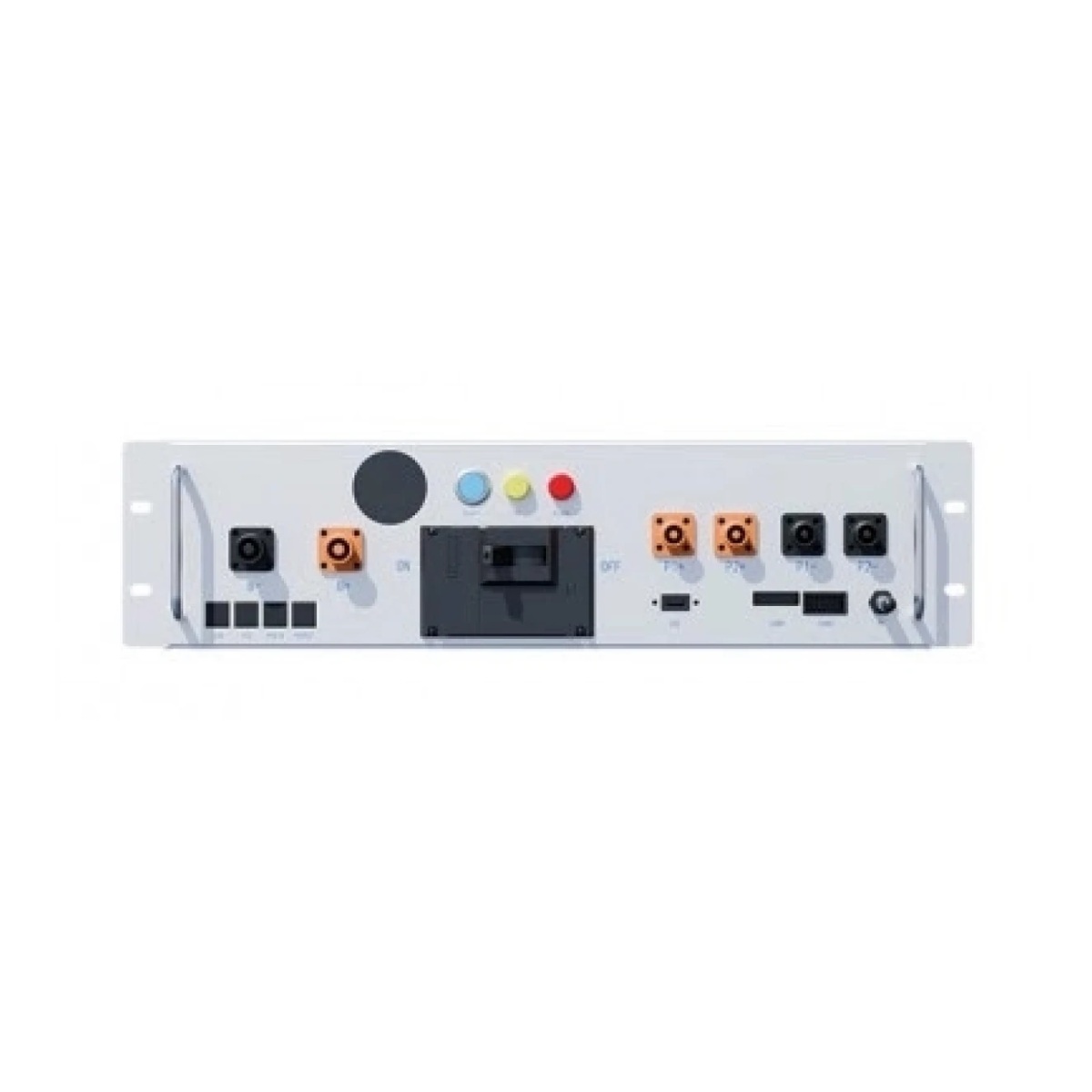

Контролерът работи с високо DC напрежение от 200 до 1000 V и поддържа максимален заряден и разряден ток до 160 A. Оборудван е с високоволтов изолиращ прекъсвач, дисплей за визуализация на SOC и кодове за грешки, HV и Alarm индикация, USB интерфейс и комуникационни портове за връзка с батериите и инвертора.

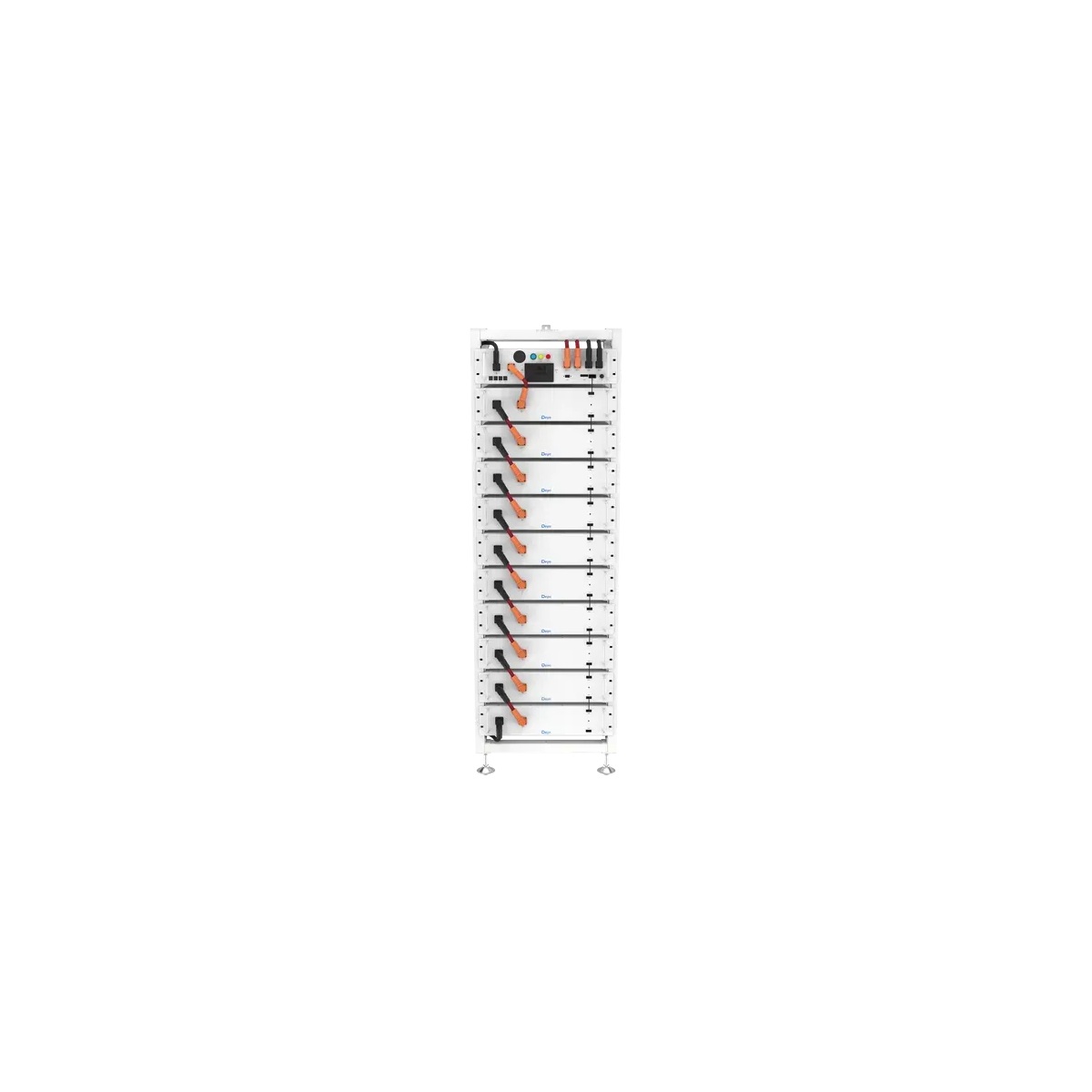

BOS-A-PDU-2 се използва с високоволтовите батерийни модули Deye BOS-A-PACK7.68. Един BOS-A клъстер може да бъде конфигуриран със 7 до 21 батерийни модула, което позволява изграждане на системи с номинален капацитет от 53.76 до 161.28 kWh.
Модулната архитектура прави BOS-A подходяща за търговски и индустриални системи за съхранение на енергия, хибридни фотоволтаични системи, Peak Shaving, увеличаване на собственото потребление и резервно електрозахранване.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Deye |
| Серия | BOS-A |
| Модел | BOS-A-PDU-2 |
| Тип | High Voltage Battery Cluster Control Box |
| Предназначение | Управление и защита на HV батериен клъстер |
| Работно напрежение | 200–1000 VDC |
| Максимален заряден/разряден ток | 160 A |
| DC входно захранване | 12 VDC ±2% / 4.15 A |
| Комуникация с инвертор | PCS COM |
| Комуникация с батерийната система | COMM1 / COMM2 / IN COM / OUT COM |
| Локална комуникация | Bluetooth |
| Сервизен интерфейс | USB |
| Ethernet | Наличен интерфейс |
| Дисплей | SOC и кодове за грешки |
| HV индикация | Да |
| Alarm индикация | Да |
| Изолиращ прекъсвач | Да |
| Степен на защита | IP20 |
| Работна температура | -20°C до +65°C |
| Размери (Ш × Д × В) | 57.2 × 63.2 × 14.22 cm |
| Тегло | 21 kg |
| Монтаж | Rack-mounted |
| Съвместим батериен модул | Deye BOS-A-PACK7.68 |
| Капацитет на един батериен модул | 7.68 kWh |
| Номинално напрежение на един модул | 38.4 VDC |
| Капацитет на един модул | 200 Ah |
| Брой батерийни модули в един клъстер | 7–21 |
| Капацитет на един BOS-A клъстер | 53.76–161.28 kWh |
Приложения
- Deye BOS-A високоволтови батерийни системи
- Търговски фотоволтаични системи
- Индустриални системи за съхранение на енергия
- Хибридни фотоволтаични централи
- Peak Shaving системи
- Увеличаване на собственото потребление
- Backup и аварийно електрозахранване
- C&I Energy Storage системи
Основни предимства
- Оригинален контролен модул за Deye BOS-A
- Широк работен диапазон 200–1000 VDC
- Максимален заряден/разряден ток до 160 A
- Поддръжка на до 21 батерийни модула
- Максимален клъстерен капацитет до 161.28 kWh
- Интегриран високоволтов изолиращ прекъсвач
- Два PCS силови интерфейса
- Вграден дисплей за SOC и диагностика
- Bluetooth комуникация
- Модулна rack архитектура
Съвместимост
- Deye BOS-A
- Deye BOS-A-PACK7.68
- BOS-A системи със 7 батерийни модула – 53.76 kWh
- BOS-A системи с 8–13 батерийни модула
- BOS-A системи с 14–17 батерийни модула
- BOS-A системи с 18–21 батерийни модула
- Максимален капацитет на един клъстер – 161.28 kWh
- Съвместими Deye HV инвертори съгласно официалната BOS-A compatibility конфигурация
FAQ
С кои батерии работи BOS-A-PDU-2?
Контролерът е предназначен за батерийни модули Deye BOS-A-PACK7.68 с номинален капацитет 7.68 kWh.
Колко батерии могат да бъдат свързани към един BOS-A-PDU-2?
Един клъстер може да съдържа между 7 и 21 батерийни модула BOS-A-PACK7.68.
Какъв е максималният капацитет на един BOS-A клъстер?
При 21 батерийни модула максималният номинален капацитет е 161.28 kWh.
Какъв ток поддържа BOS-A-PDU-2?
Максималният заряден и разряден ток на контролера е 160 A.
Може ли BOS-A-PDU-2 да се монтира на открито?
Не. Устройството е със степен на защита IP20 и е предназначено за монтаж в защитена вътрешна среда.
