Описание

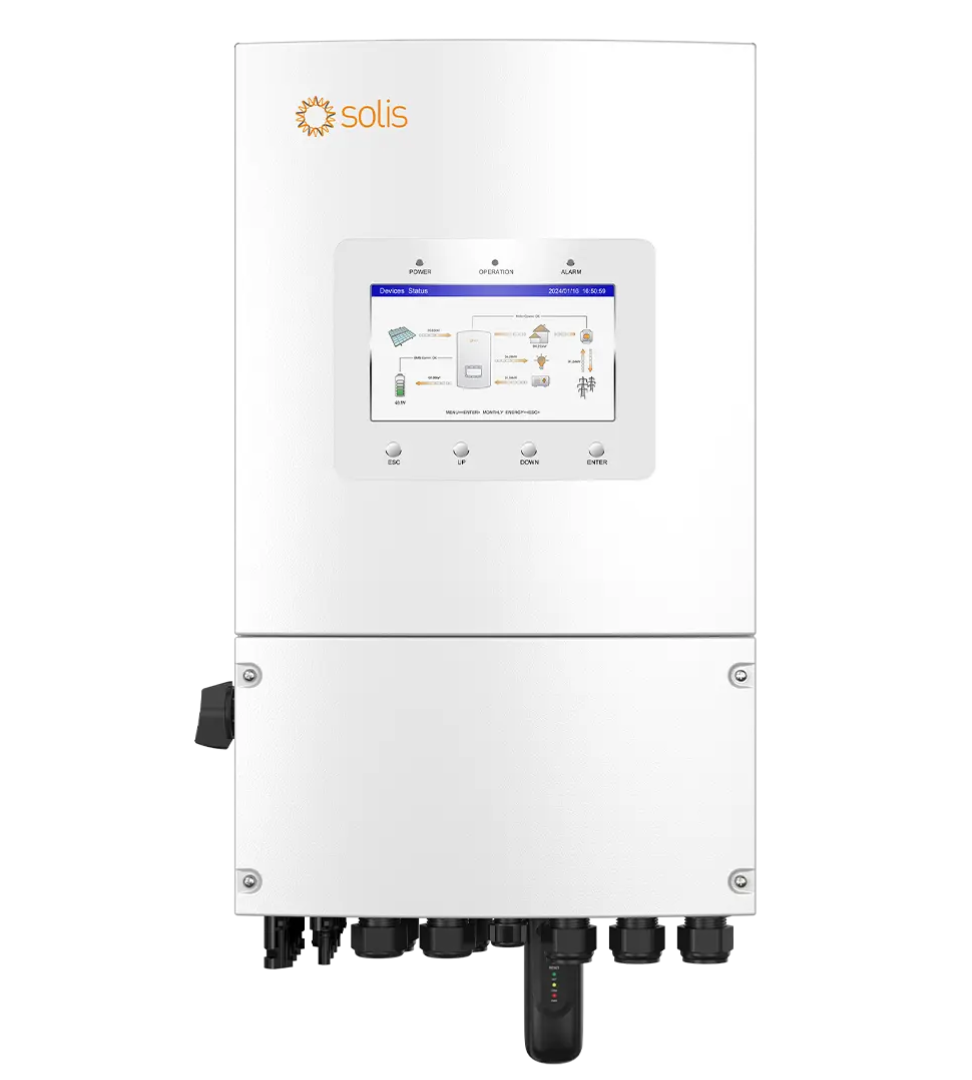

Solis S6-EH1P5K-L-PLUS е еднофазен нисковолтов хибриден инвертор от PLUS серията на Solis, предназначен за жилищни фотоволтаични системи, при които производството, батерията и резервното захранване се управляват от едно устройство.
Моделът работи с батерии 40–60 V и при 5 kW версията осигурява максимална мощност за заряд и разряд 5 kW и максимален ток 112 A. Поддържат се Li-ion батерии с BMS комуникация чрез CAN/RS485, както и оловно-киселинни батерии.
PV входът е с препоръчителна максимална мощност 10 kWp и максимална използваема PV входна мощност 8 kW. Двата независими MPPT тракера са с по един стрингов вход и максимален ток 16 A на MPPT. Работният MPPT диапазон е 90–435 V.
При отпадане на електрическата мрежа Backup изходът превключва за под 4 ms. Инверторът може краткотрайно да осигури до два пъти номиналната си мощност за 10 секунди, което подобрява поведението при товари с висок пусков ток. Максималният AC passthrough ток при конкретния 5 kW модел е 40 A.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Solis |
| Модел | S6-EH1P5K-L-PLUS |
| Тип | Монофазен хибриден инвертор |
| Батерийна архитектура | Ниско напрежение (LV) |
| Номинална AC мощност | 5 kW |
| Препоръчителна максимална PV мощност | 10 kWp |
| Максимална използваема PV мощност | 8 kW |
| Максимално PV напрежение | 500 V |
| Номинално PV напрежение | 330 V |
| Стартово напрежение | 90 V |
| MPPT диапазон | 90–435 V |
| Брой MPPT | 2 |
| PV стрингове | 2 |
| Максимален PV входен ток | 16 + 16 A |
| Максимален PV ток на късо съединение | 20 + 20 A |
| Батерии | Li-ion / оловно-киселинни |
| Батерийно напрежение | 40–60 V |
| Максимална мощност заряд / разряд | 5 kW |
| Максимален заряден / разряден ток | 112 A |
| Комуникация с батерия | CAN / RS485 |
| Номинално AC напрежение | 220 / 230 V |
| Номинален AC изходен ток | 22.8 / 21.8 A |
| Максимален AC входен ток | 32 A |
| Максимален AC Passthrough ток | 40 A |
| Backup мощност | 5 kW |
| Backup претоварване | 200% за 10 s |
| Backup превключване | <4 ms |
| Максимална ефективност | 96.2% |
| Европейска ефективност | 96.1% |
| THDi | <2% |
| Дисплей | 7" LCD + Bluetooth |
| Комуникация | RS485 / CAN |
| Дистанционна комуникация | Wi-Fi / GPRS / LAN (опция) |
| AFCI | Опция |
| Степен на защита | IP66 |
| Охлаждане | Естествено |
| Работна температура | -40°C до +60°C |
| Максимална надморска височина | 3000 m |
| Размери в см | 33.5 × 56 × 25.3 см |
| Тегло | 23 kg |
Приложения
- Домашни фотоволтаични системи с батерия
- Енергийно независими еднофамилни къщи
- Системи за увеличаване на собственото потребление
- Backup захранване при прекъсване на мрежата
- Къщи с критични консуматори на резервно захранване
- Съхранение на дневния PV излишък за вечерно потребление
- Вили и отдалечени жилищни обекти
- Системи с допълнителен резервен генератор
- Модернизация на съществуваща PV система
- Жилищни системи с интелигентно управление на товарите
Основни предимства
- 5 kW номинална монофазна мощност
- Нисковолтова батерийна система 40–60 V
- Максимален заряден и разряден ток 112 A
- До 10 kWp препоръчителна PV мощност
- 2 независими MPPT тракера
- Backup превключване за под 4 ms
- До 200% Backup мощност за 10 секунди
- 40 A максимален AC Passthrough
- Поддръжка на Li-ion и оловно-киселинни батерии
- Интеграция с генератор
- AC Coupling за подходящи съществуващи PV системи
- 7" LCD дисплей и Bluetooth
- IP66 защита
- Естествено охлаждане
Съвместимост
- Нисковолтови батерии 40–60 V
- Съвместими Li-ion батерии от Solis Battery Matching List
- Оловно-киселинни батерии
- BMS комуникация със съвместими батерии
- Solis Smart Meter
- Solis Data Logger / комуникационни устройства
- SolisCloud
- Резервен генератор
- Grid-tied PV инвертор чрез AC Coupling
- Паралелни Solis PLUS конфигурации
FAQ
Какъв батериен ток осигурява 5 kW моделът?
S6-EH1P5K-L-PLUS позволява максимален заряден и разряден ток 112 A при батериен диапазон 40–60 V. Максималната мощност за заряд и разряд е 5 kW.
Колко фотоволтаични панели могат да бъдат свързани?
Solis препоръчва максимален PV масив 10 kWp, като максималната използваема PV входна мощност на инвертора е 8 kW. Точният брой панели зависи от Voc, Vmp, тока и температурните характеристики на избрания модул.
Ще продължи ли системата да работи при спиране на тока?
Да, когато системата е правилно конфигурирана с батерия и Backup товари. Времето за автоматично превключване към Backup е под 4 ms.
Може ли да стартира консуматори с висок пусков ток?
Backup изходът поддържа краткотрайно до два пъти номиналната мощност за 10 секунди. Това е полезно при определени товари с висок пусков ток, но конкретният товар трябва да бъде проверен спрямо характеристиките му и възможностите на батерията.
Може ли да работи с оловно-киселинна батерия?
Да. Официалната спецификация посочва Li-ion и Lead-acid като поддържани типове батерии. При литиева батерия трябва да се провери съвместимостта на конкретния BMS със Solis.
