Описание

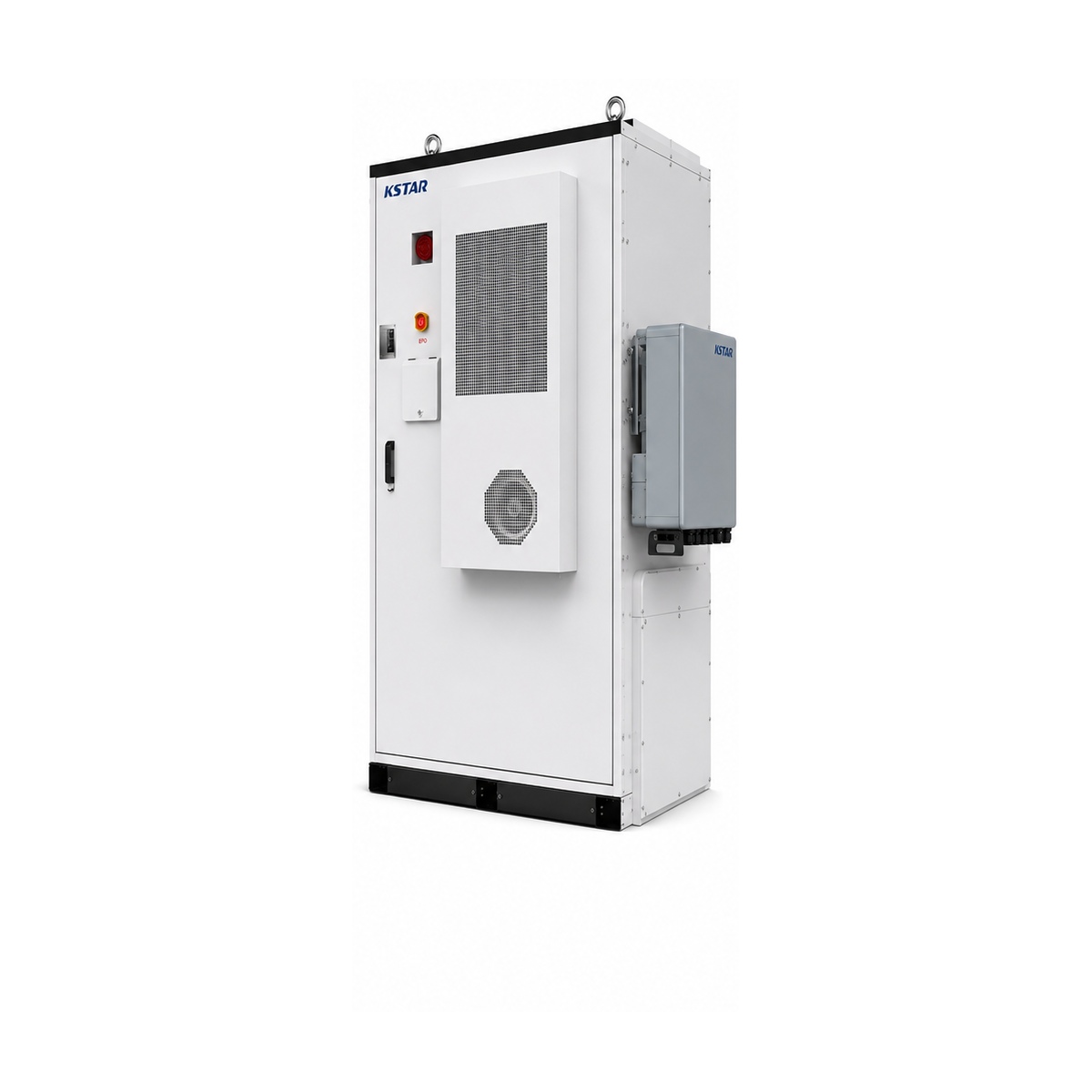

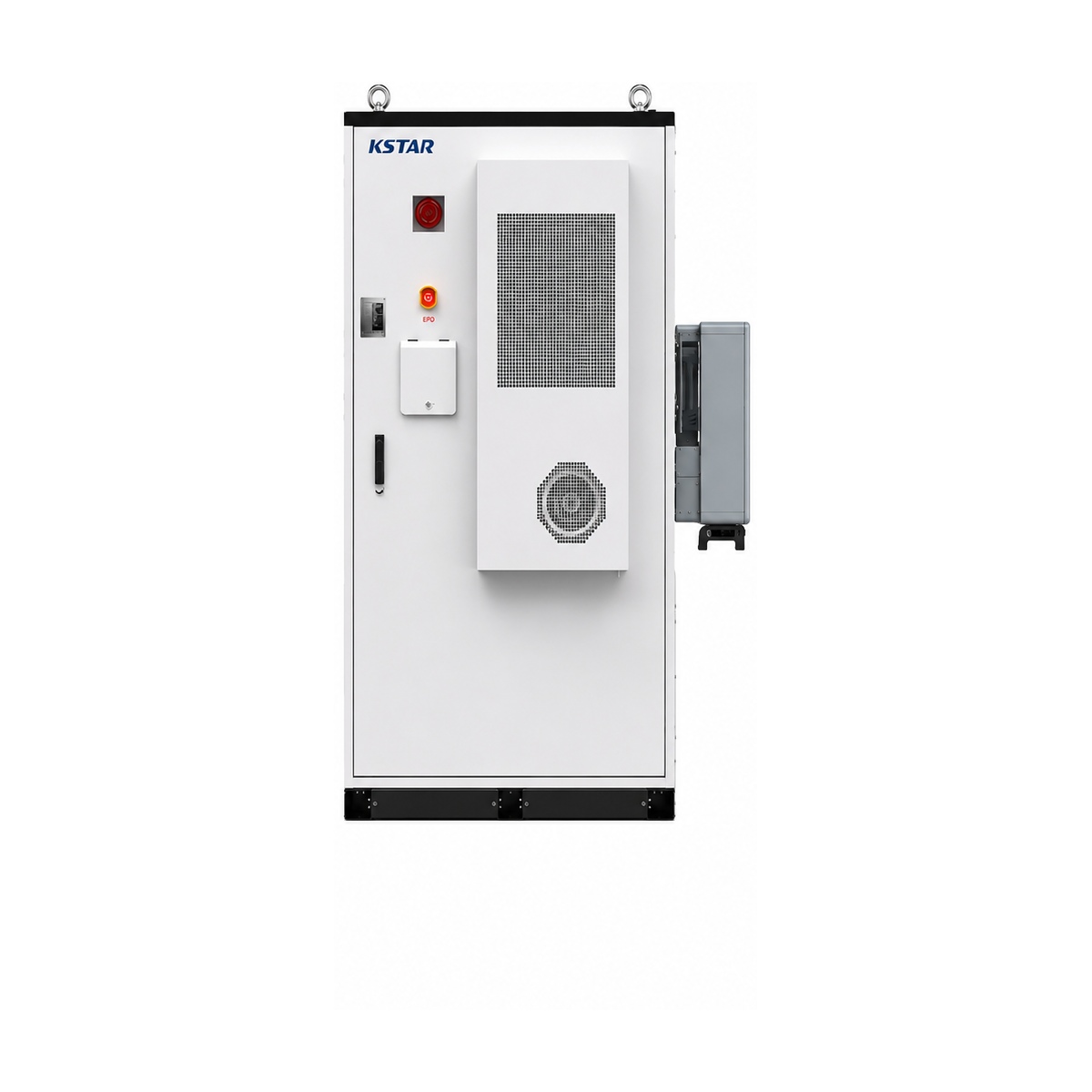

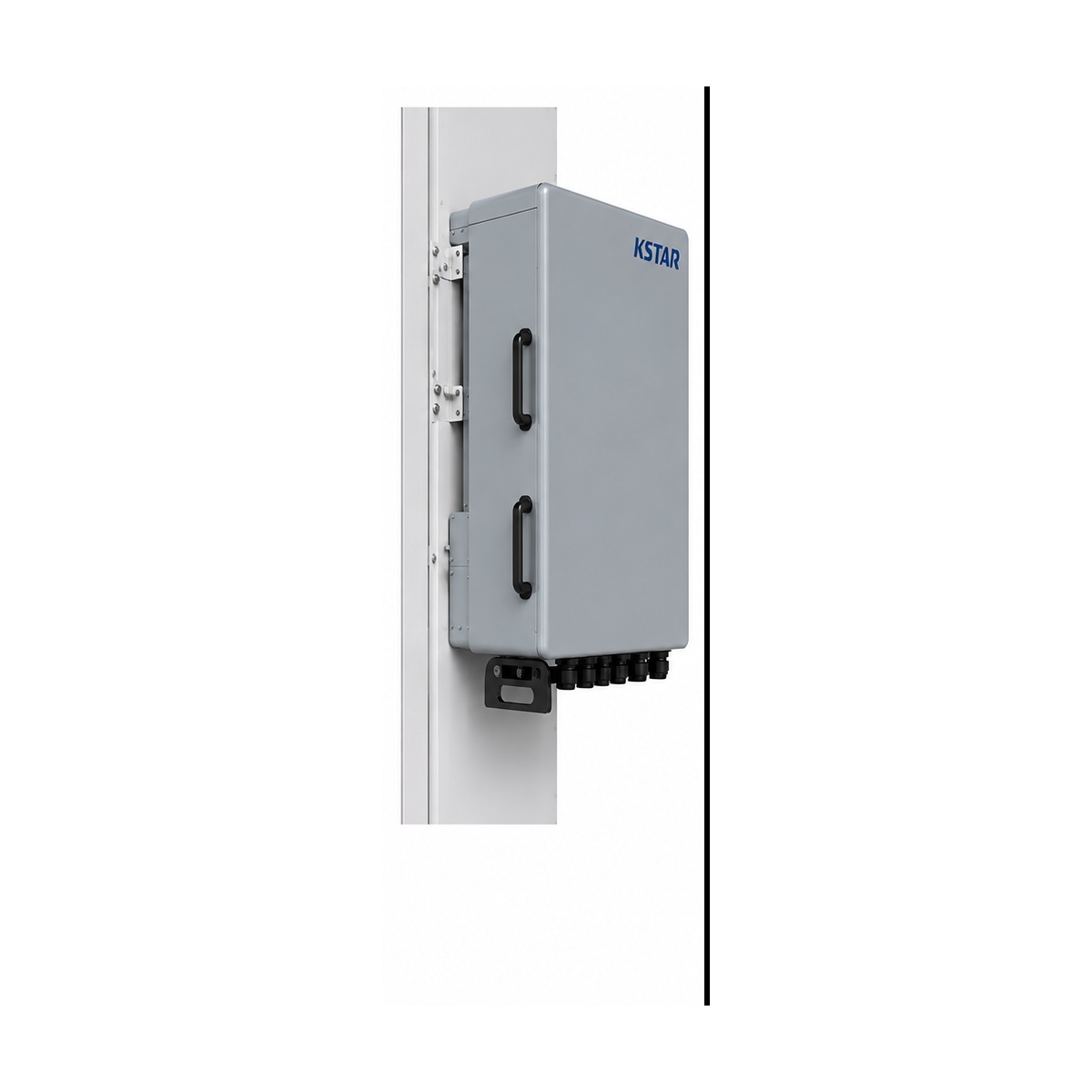

KSTAR KAC125DP2 е високоволтов трифазен хибриден инвертор за професионални C&I системи, при които фотоволтаично производство, батерийно съхранение, електрическа мрежа и резервно захранване трябва да бъдат управлявани като една енергийна система.
Инверторът осигурява 125 kW номинална AC мощност и позволява свързване на до 250 kWp фотоволтаична мощност. PV частта разполага с 8 независими MPPT тракера и по 2 стринга към всеки MPPT, което позволява гъвкаво конфигуриране на големи покривни и наземни фотоволтаични системи.
Максималното PV входно напрежение е 1000 V, а MPPT работният диапазон е 250–950 V. Батерийният интерфейс е високоволтов и работи в диапазон 200–950 V DC, като максималният батериен ток достига 160 A чрез два DC входа по 80 A.
KAC125DP2 разполага с отделен BACK-UP изход за резервно захранване и вход за генератор. Това позволява изграждането на комплексни енергийни системи за бизнес и индустриални обекти, при които освен оптимизиране на собственото потребление е необходимо и резервиране на критични товари.
BluePulse платформата поддържа собствено потребление, Peak Shifting, Time-of-Use и Battery Backup. KSTAR посочва също възможност за паралелна работа на до 20 PCS при on-grid конфигурация и до 10 PCS при on/off-grid конфигурация. При системна конфигурация със STS се посочва превключване на ниво 10 ms.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | KSTAR |
| Серия | BluePulse |
| Модел | KAC125DP2 |
| Тип | Трифазен хибриден инвертор / PCS за C&I ESS |
| Номинална AC мощност | 125 kW |
| Максимална AC привидна мощност | 137,5 kVA |
| Номинален AC ток | 181 A |
| Максимален AC ток | 227 A |
| Номинално AC напрежение | 230/400 V; 220/380 V |
| AC свързване | 3L + N + PE |
| Номинална честота | 50 / 60 Hz |
| THDi | < 3% при номинална мощност |
| Диапазон на фактора на мощността | 0,8 inductive – 0,8 capacitive |
| Максимална PV мощност | 250 kWp |
| Максимално PV напрежение | 1000 V |
| MPPT диапазон | 250–950 V |
| Номинално MPPT напрежение | 720 V |
| MPPT диапазон при пълно натоварване | 700–800 V |
| Брой MPPT | 8 |
| Брой стрингове на MPPT | 2 |
| Максимален ток на MPPT | 45 A |
| Диапазон на батерийното напрежение | 200–950 V |
| Номинален диапазон на батерията | 250–800 V |
| Максимален батериен ток | 160 A (2 × 80 A) |
| Брой батерийни DC входове | 2 |
| Максимална ефективност | 98% |
| Номинална BACK-UP мощност | 125 kW |
| Максимална BACK-UP мощност на една фаза | 50 kW |
| Вход за генератор | Да |
| Максимална активна мощност от генератор | 125 kW |
| Максимален входен ток от генератор | 227 A |
| Паралелна работа | До 20 PCS on-grid / до 10 PCS on/off-grid |
| DC защита от пренапрежение | Type II |
| AC защита от пренапрежение | Type II |
| Anti-islanding защита | Да |
| Защита от обратна DC полярност | Да |
| Мониторинг на изолацията | Да |
| Защита от прегряване | Да |
| AFCI | Опция |
| Топология | Без трансформатор |
| Охлаждане | Интелигентно въздушно охлаждане |
| Комуникация | RS485 / CAN |
| Степен на защита | IP65 |
| Работна температура | -30°C до +60°C |
| Derating по температура | Над +45°C |
| Работна влажност | 0–100%, без конденз |
| Максимална надморска височина | 4000 m |
| Derating по височина | Над 3000 m |
| Размери (Ш × В × Д) | 112 × 76 × 36,5 cm |
| Тегло | 135 kg |
Приложения
- Търговски и индустриални фотоволтаични системи
- C&I системи за съхранение на енергия
- Хибридни PV + Battery системи
- Оптимизиране на собственото потребление
- Peak Shifting
- Time-of-Use управление
- Battery Backup
- On-grid и off-grid приложения
- Системи с резервен генератор
- Производствени, търговски и земеделски обекти
Основни предимства
- 125 kW номинална трифазна AC мощност
- До 250 kWp фотоволтаична мощност
- 8 независими MPPT тракера
- По 2 PV стринга на MPPT
- Широк MPPT диапазон 250–950 V
- Високоволтов батериен диапазон 200–950 V
- Два батерийни DC входа
- Максимален батериен ток 160 A
- Максимална ефективност до 98%
- BACK-UP мощност до 125 kW
- Вход за генератор
- Възможност за паралелна работа
- Интелигентно въздушно охлаждане
- Интеграция в KSTAR BluePulse C&I ESS
Съвместимост
- KSTAR BC220DE2A
- KSTAR BC240DE2A
- KSTAR BC260DE2A
- KSTAR BluePulse Commercial & Industrial ESS
FAQ
Каква е номиналната мощност на KSTAR KAC125DP2?
Номиналната AC мощност е 125 kW, а максималната AC привидна мощност е 137,5 kVA.
Колко фотоволтаична мощност може да бъде свързана?
Максималната PV мощност е 250 kWp. Инверторът разполага с 8 MPPT тракера и по 2 стринга на MPPT.
Какъв е диапазонът на батерийното напрежение?
Батерийният DC диапазон е 200–950 V, а максималният батериен ток е 160 A чрез два входа по 80 A.
Има ли KAC125DP2 BACK-UP изход?
Да. Номиналната BACK-UP мощност е 125 kW, като максималната мощност на една фаза е 50 kW.
Може ли към KAC125DP2 да бъде свързан генератор?
Да. Моделът разполага с вход за генератор с максимална активна мощност 125 kW.
Може ли няколко KAC125DP2 да работят паралелно?
Да. KSTAR посочва до 20 PCS при on-grid конфигурация и до 10 PCS при on/off-grid конфигурация.
