Описание

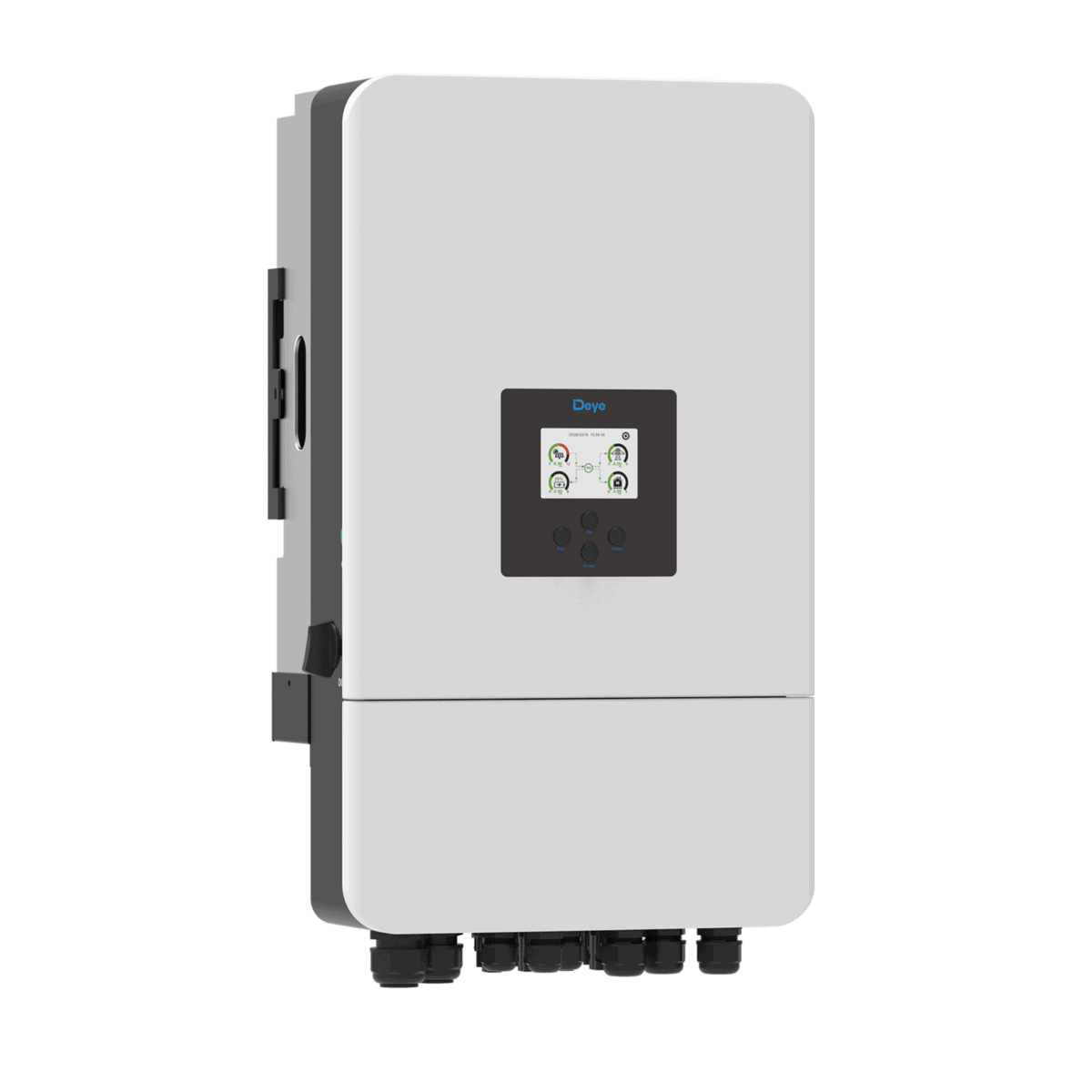

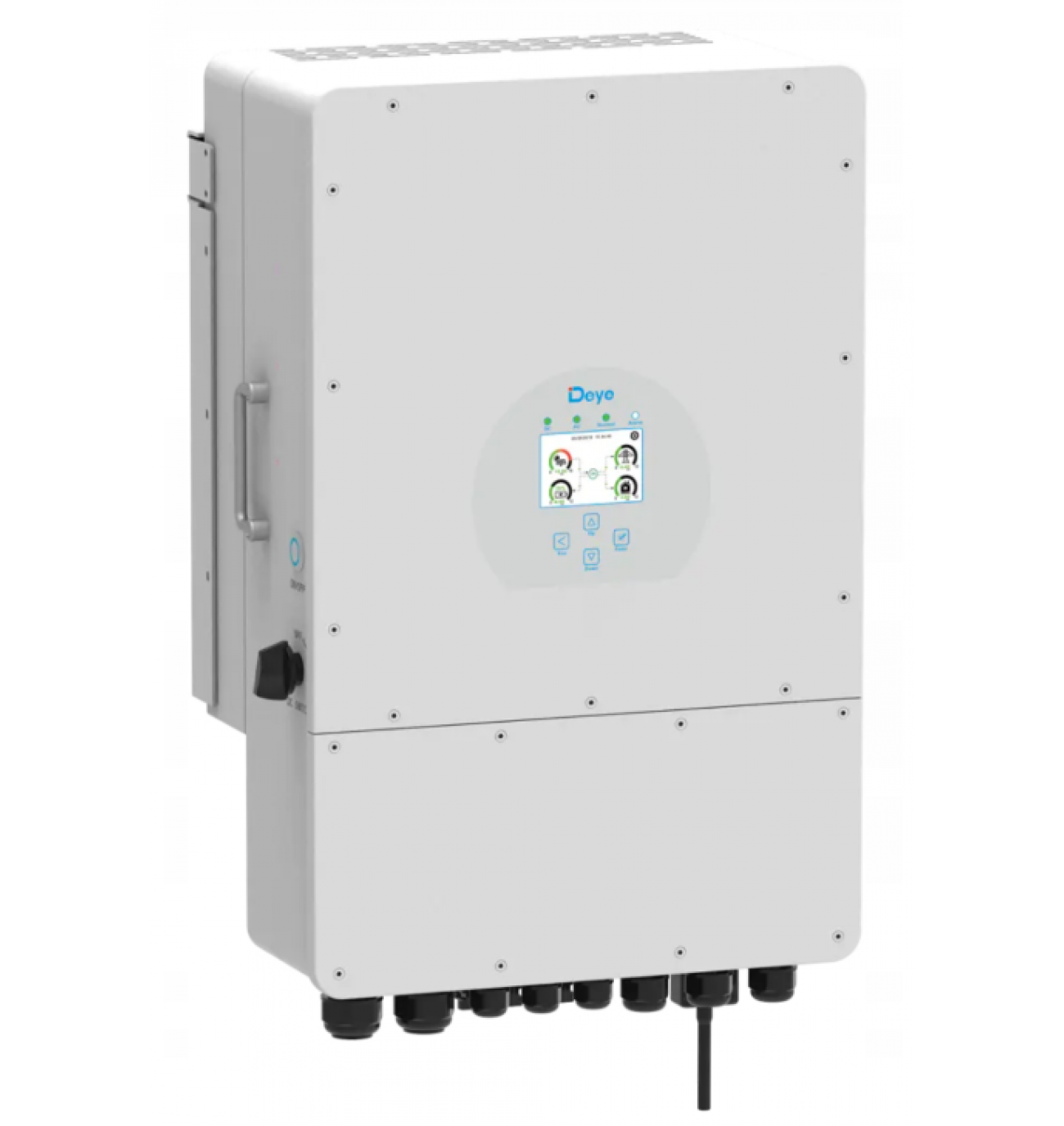

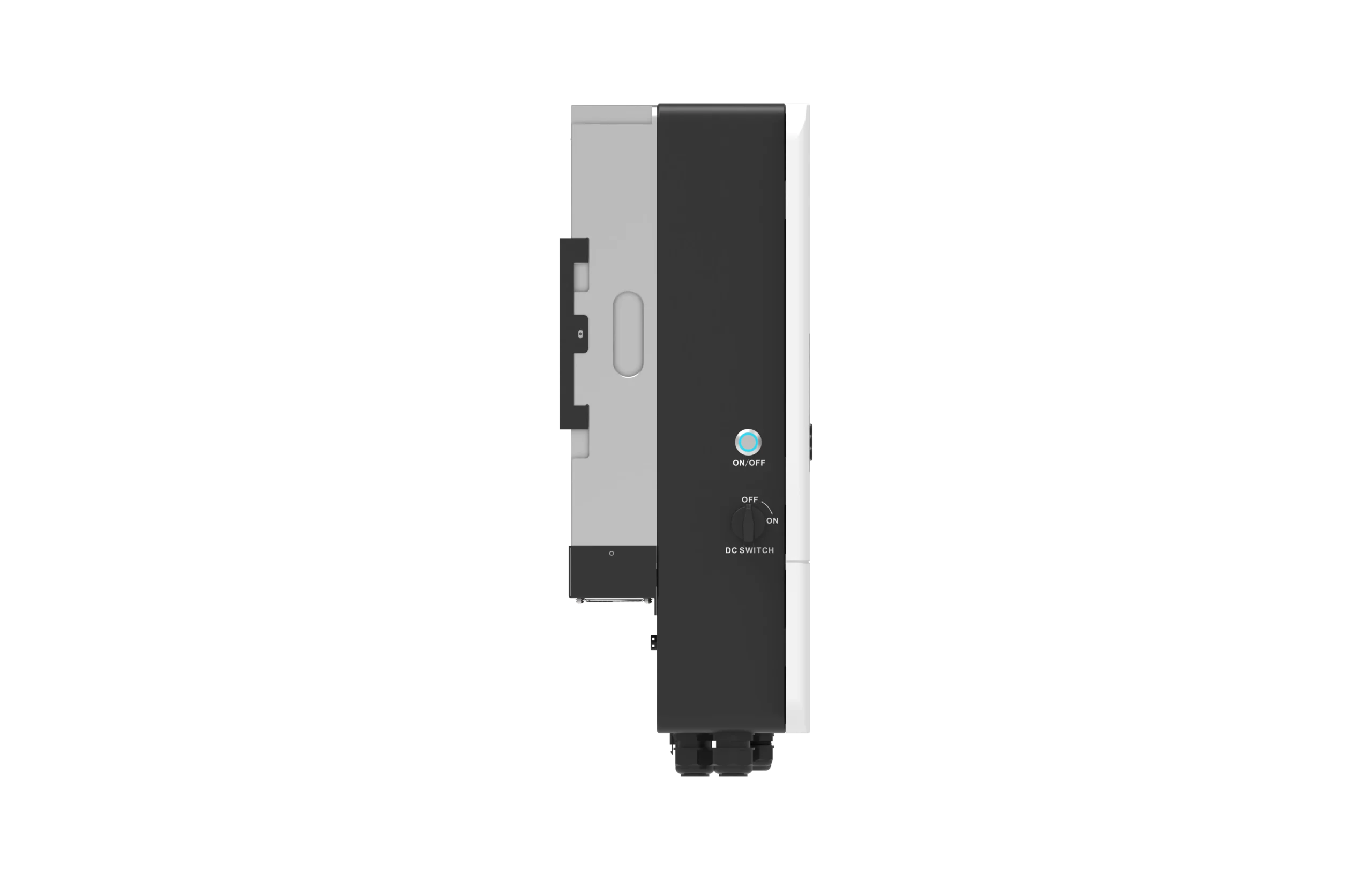

Deye SUN-5K-SG05LP3-EU-SM2 е трифазен нисковолтов хибриден инвертор, който комбинира управление на фотоволтаично производство, батерийна система, електрическа мрежа и резервно захранване в едно устройство.
Моделът работи с литиево-йонни и оловно-киселинни батерии с работен диапазон 40–60 V. При литиеви батерии управлението на зареждането може да се адаптира автоматично чрез комуникация с BMS. За 5 kW версията максималният ток на зареждане и разреждане е 120 A.
Фотоволтаичната част разполага с 2 независими MPPT тракера, максимално DC напрежение 800 V и MPPT работен диапазон 200–650 V. Максималната допустима PV Access мощност за 5 kW модела е 10 000 W, а максималната PV входна мощност е 8 000 W.
Едно от важните предимства на серията е 100% небалансираният трифазен изход, което позволява ефективна работа при различно натоварване на отделните фази. Максималната мощност на една фаза може да достигне до 50% от номиналната мощност на инвертора.
Функцията AC Coupling позволява интегриране на батерийно съхранение към съществуващи фотоволтаични системи. Поддържа се и работа с дизелов генератор, включително използване на генератора за зареждане на батериите.
Инверторът предлага до 6 програмируеми времеви периода за зареждане и разреждане на батерията и позволява паралелна работа на до 10 устройства както в On-Grid, така и в Off-Grid режим.
С максимална ефективност 97.6%, MPPT ефективност над 99%, IP65 корпус и интегрирани AC/DC защити, SUN-5K-SG05LP3-EU-SM2 е подходящ за изграждане на надеждни трифазни хибридни енергийни системи.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Deye |
| Серия | SG05LP3 |
| Модел | SUN-5K-SG05LP3-EU-SM2 |
| Тип | Трифазен хибриден инвертор |
| Номинална AC мощност | 5 000 W |
| Максимална AC привидна мощност | 5 500 VA |
| Мрежово напрежение | 220/380 V, 230/400 V |
| Свързване | 3L + N + PE |
| Честота | 50 / 60 Hz |
| Батерия | Lithium-ion / оловно-киселинна |
| Напрежение на батерията | 40–60 V |
| Номинален клас батерия | 48 V LV |
| Максимален заряден ток | 120 A |
| Максимален разряден ток | 120 A |
| Брой батерийни входове | 1 |
| Максимална PV Access мощност | 10 000 W |
| Максимална PV входна мощност | 8 000 W |
| Максимално DC напрежение | 800 V |
| Стартово PV напрежение | 160 V |
| MPPT диапазон | 200–650 V |
| Номинално PV напрежение | 550 V |
| Брой MPPT | 2 |
| Стрингове / MPPT | 1 + 1 |
| Максимален PV работен ток | 20 + 20 A |
| Максимален ток на късо съединение | 30 + 30 A |
| Номинален AC входен/изходен ток | 7.6 / 7.3 A |
| Максимален AC входен/изходен ток | 8.4 / 8 A |
| Максимален непрекъснат AC Pass-through | 45 A |
| Пикова Off-Grid мощност | 2 × номиналната мощност за 10 s |
| THDi | <3% |
| Максимална ефективност | 97.6% |
| Европейска ефективност | 97.0% |
| MPPT ефективност | >99% |
| Комуникация | Wi-Fi, RS485, CAN |
| Дисплей | LCD |
| Охлаждане | Интелигентно въздушно охлаждане |
| Степен на защита | IP65 |
| Работна температура | -40°C до +60°C, derating над +45°C |
| Допустима влажност | 0–100% |
| Максимална надморска височина | 3000 m |
| Ниво на шум | ≤55 dB |
| Размери в см | 38.6 × 66 × 25 см |
| Тегло | 35.2 kg |
| Гаранция | 5 / 10 години според пазара и условията на производителя |
Приложения
- Домашни трифазни фотоволтаични системи
- Хибридни фотоволтаични системи
- Системи с 48 V LiFePO₄ батерии
- Резервно електрозахранване
- Къщи и вили
- Малки бизнес обекти
- Офиси
- Земеделски обекти
- Off-Grid и хибридни приложения
- Модернизация на съществуващи фотоволтаични системи чрез AC Coupling
- Системи с резервен дизелов генератор
Основни предимства
- Номинална трифазна мощност 5 kW
- Нисковолтова батерийна система 40–60 V
- Максимален заряден ток 120 A
- Максимален разряден ток 120 A
- 2 независими MPPT тракера
- Максимална PV Access мощност 10 kW
- Максимална PV входна мощност 8 kW
- Максимално PV напрежение 800 V
- 100% небалансиран трифазен изход
- До 50% от номиналната мощност на една фаза
- AC Coupling за модернизация на съществуващи PV системи
- До 10 инвертора в паралел
- До 6 програмируеми периода за заряд и разряд
- Поддръжка на дизелов генератор
- Максимална ефективност 97.6%
- MPPT ефективност >99%
- Вградена Type II защита от пренапрежение на DC и AC
- LCD дисплей
- Wi-Fi, RS485 и CAN комуникация
- Степен на защита IP6
Съвместимост
- 48 V нисковолтови LiFePO₄ батерийни системи
- Литиево-йонни батерии с подходяща BMS комуникация
- Оловно-киселинни батерии
- Батерийни системи с CAN комуникация
- Deye системи за мониторинг
- Wi-Fi мониторинг
- Smart Meter решения за управление на енергията
- Дизелови генератори
- Съществуващи On-Grid PV системи чрез AC Coupling
- Паралелни конфигурации с до 10 съвместими инвертора
Важно: Съвместимостта с конкретен модел литиева батерия трябва да бъде проверена спрямо актуалния списък за съвместимост на Deye и версията на BMS/firmware.
FAQ
Каква батерия е необходима за Deye SUN-5K-SG05LP3-EU-SM2?
Инверторът е нисковолтов и работи с батерии в диапазона 40–60 V. Може да работи с подходящи литиево-йонни батерии с BMS комуникация или с оловно-киселинни батерии.
Какъв е максималният ток към батерията?
При 5 kW версията максималният заряден и разряден ток е 120 A.
Може ли инверторът да захранва различен товар на трите фази?
Да. Серията поддържа 100% небалансиран изход, което е особено полезно при жилищни и малки бизнес обекти, където товарите рядко са равномерно разпределени между трите фази.
Каква PV мощност може да бъде свързана?
За SUN-5K-SG05LP3-EU-SM2 производителят посочва максимална PV Access мощност 10 kW и максимална PV входна мощност 8 kW. При проектирането трябва да бъдат спазени и ограниченията за напрежение и ток на MPPT входовете.
Може ли да работи при отпадане на електрическата мрежа?
Да. Инверторът поддържа Off-Grid работа и при правилно проектирана система с батерия може да захранва резервни товари при прекъсване на мрежата.
Може ли да се използва с генератор?
Да. Серията поддържа интеграция с дизелов генератор и съхраняване на произведената от генератора енергия в батерийната система.ч
