Описание

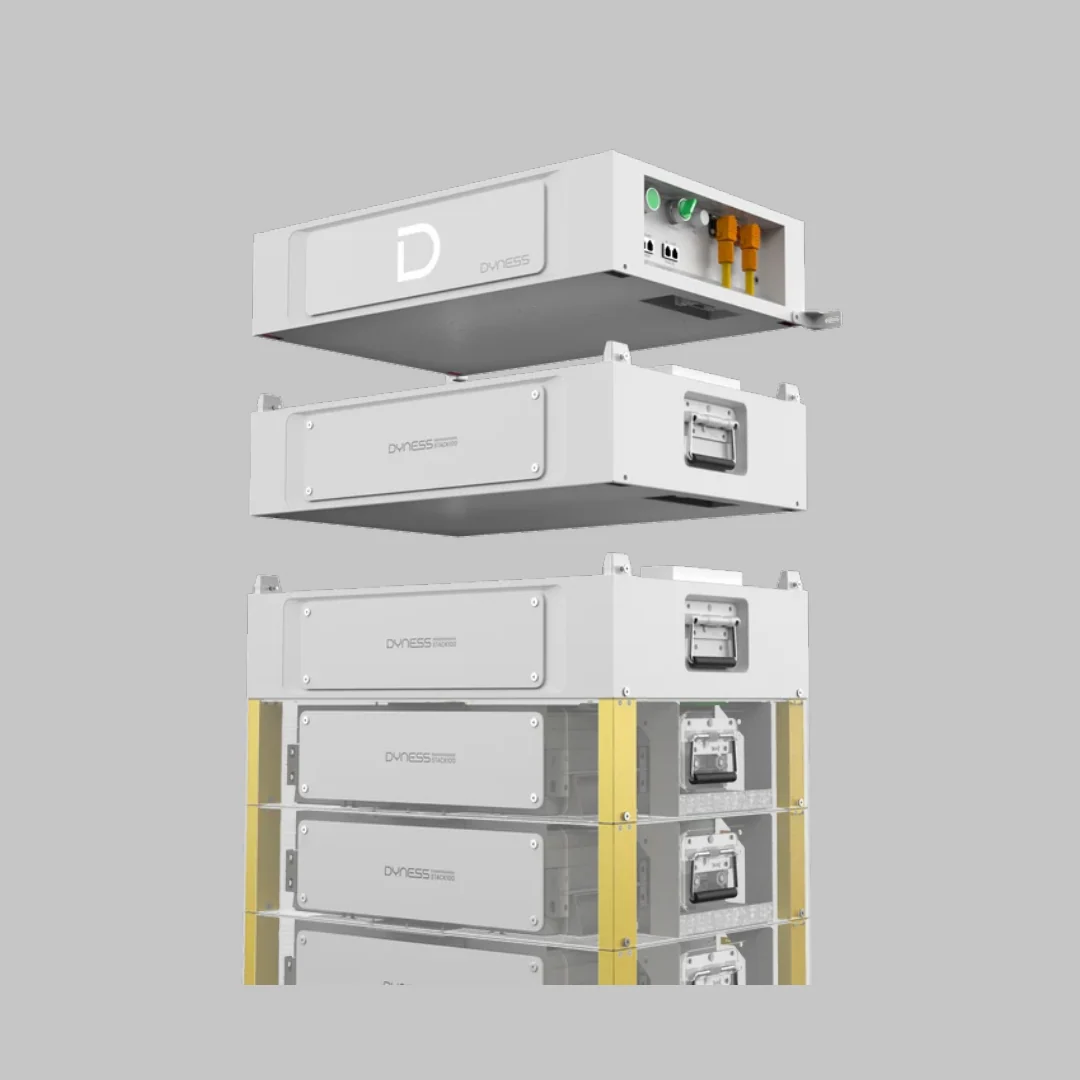

Dyness STACK100 BMU & Base е част от модулната високоволтова система за съхранение STACK100. Комплектът се използва заедно с батерийните модули S51100 и осигурява необходимата управляваща и конструктивна основа за изграждане на завършен STACK100 батериен клъстер.
STACK100 използва безрамкова stack архитектура, при която отделните S51100 модули се подреждат директно един върху друг. Това премахва необходимостта от стандартен батериен шкаф и значително улеснява монтажа. Dyness определя системата като plug-and-play решение, при което батерийните модули и управляващата част се свързват чрез директно подреждане.
Един STACK100 клъстер може да съдържа от 3 до 15 S51100 модула, което осигурява номинален енергиен капацитет от 15.36 до 76.8 kWh. Работното напрежение на системата се променя според броя инсталирани батерийни модули, като архитектурата поддържа максимален заряден и разряден ток 100 A или 1C.
Управляващата система осигурява комуникация с инвертора чрез CAN/RS485, а STACK100 поддържа и паралелно свързване на до 12 клъстера. Това позволява изграждане на системи с общ капацитет до 921.6 kWh за домашни, търговски и индустриални приложения.
Технически характеристики
| Характеристика | Стойност |
|---|---|
| Производител | Dyness |
| Серия | STACK100 |
| Продукт | BMU & Base |
| Предназначение | Управление и основа на STACK100 |
| Батерийни модули | Dyness S51100 |
| Модули в един клъстер | 3–15 |
| Капацитет на системата | 15.36–76.8 kWh |
| Капацитет на един S51100 | 5.12 kWh |
| Номинален капацитет | 100 Ah |
| Максимален заряд/разряд | 100 A / 1C |
| Препоръчителен заряд/разряд | 50 A / 0.5C |
| Пиков разряден ток | 125 A / 2 min |
| Дълбочина на разряд | 95% |
| Комуникация | CAN / RS485 |
| Паралелно разширение | До 12 STACK100 клъстера |
| Максимален системен капацитет | 921.6 kWh |
| Размери на BDU | 59 × 39 × 13.35 cm |
| Размери на Base | 59 × 39 × 10 cm |
| Степен на защита | IP20 |
| Монтаж | Stack / Plug-and-Play |
| Охлаждане | Принудително въздушно |
Приложения
- Dyness STACK100 HV батерийни системи
- Фотоволтаични системи със съхранение
- C&I системи за съхранение
- Backup захранване
- Peak Shaving
- Системи за собствено потребление
- Зарядна инфраструктура за електромобили
- Производствени предприятия
- Складови и логистични бази
- Мащабируеми високоволтови ESS системи
Основни предимства
- Управляващ компонент за Dyness STACK100
- Предназначен за S51100 батерийни модули
- Модулна високоволтова архитектура
- 3–15 батерийни модула в един клъстер
- 15.36–76.8 kWh капацитет на клъстер
- Поддръжка на 1C заряд и разряд
- CAN комуникация
- RS485 комуникация
- Plug-and-play конструкция
- Без необходимост от стандартен батериен rack
- До 12 STACK100 клъстера паралелно
- Максимално разширение до 921.6 kWh
Съвместимост
- Dyness STACK100 S51100 батерийни модули
- Dyness STACK100 батерийна система
- Solis съвместими HV хибридни инвертори
- Deye съвместими HV хибридни инвертори
- GoodWe съвместими HV хибридни инвертори
- Solplanet съвместими HV хибридни инвертори
- Growatt съвместими HV хибридни инвертори
- Други HV инвертори от актуалния Dyness Compatibility List
- CAN комуникация
- RS485 комуникация
- Паралелни STACK100 системи
FAQ
Необходим ли е BMU & Base за изграждане на STACK100 система?
Да. Управляващата част и основата са компоненти на STACK100 архитектурата, върху която се изгражда батерийният стек със S51100 модули.
Колко S51100 модула могат да се използват в един STACK100 клъстер?
Един клъстер се конфигурира с минимум 3 и максимум 15 S51100 батерийни модула.
Какъв капацитет може да има един STACK100 клъстер?
При използване на 3–15 модула по 5.12 kWh системата може да бъде конфигурирана от 15.36 до 76.8 kWh.
Необходим ли е отделен батериен шкаф?
Не. STACK100 използва rackless конструкция, при която компонентите се подреждат директно един върху друг. Това е една от основните особености на системата.
Как комуникира STACK100 с хибридния инвертор?
Системата поддържа CAN и RS485 комуникация. Конкретният интерфейс и настройките зависят от използвания съвместим инвертор.
Могат ли няколко STACK100 системи да работят паралелно?
Да. STACK100 позволява до 12 паралелни клъстера и максимален общ енергиен капацитет 921.6 kWh.
